شرح متخصر از کنترلرهای jumo itron

سری کنترل‌کننده‌های JUMO iTron شامل تجهیزاتی جامع و قابل برنامه‌ریزی برای وظایف کنترلی متنوع است که 5 مدل با اندازه قاب‌های 96*96 mm، 96*48 mm به صورت عمودی و افقی، 48*48 mm و 48*24 mm دارد.

کنترل‌کننده‌ها دارای یک نمایشگر سون-سگمنت[1] کاملاً خوانا برای نمایش مقدار متغیر کنترل[2] (فرآیند) و ست‌پوینت (مقدار مرجع) یا برای ارتباط با کاربر هستند که بسته به مدل، 10 یا 20 میلیمتر ارتفاع دارند. تنها سه دکمه برای تنظیم کردن لازم است. تنظیم پارامتر به صورت دینامیک (پویا) و پس از دو ثانیه در حالت توقف عملکرد انجام می‌شود. بهینه‌سازی خودکار که به صورت استاندارد فراهم شده، با فشردن یک دکمه، پارامترهای کنترلی بهینه را تولید می‌کند. مدل اصلی همچنین شامل یک تابع خطی (شیب) با شیب قابل تنظیم است. تابع تایمر[3] (زمان سنج) یکپارچه با کنترل‌کننده نیز اضافه شده است.

تمامی کنترل‌کننده‌ها می‌توانند به صورت تک ست‌پوینتی[4] با مقایسه‌گر محدود یا به صورت دو ست‌پوینتی[5] به کار گرفته شوند. خطی‌سازی مبدل[6]های متداول ذخیره ‌شده است. درجه حفاظت برای جلو IP65 و در پشت دستگاه IP20 است. اتصال الکتریکی به صورت پلاگین[7] (دو شاخه) با ترمینال‌های پیچی است.

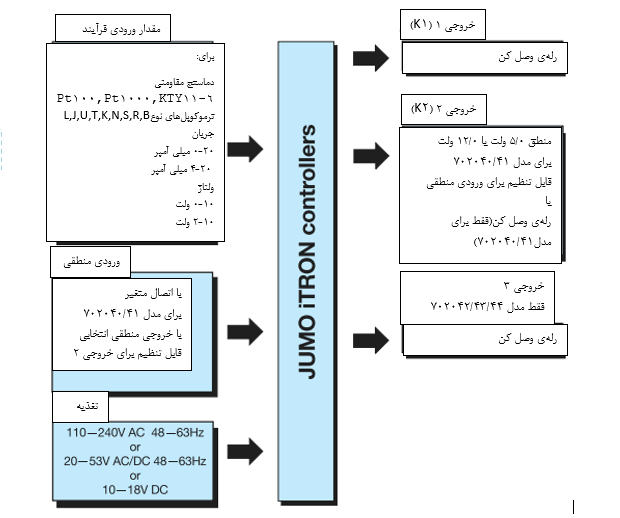

ورودی و خروجی‌ها در ساختار بلوکی زیر نشان داده شده.

[1] 7-segment[2] Process value[3] Timer function[4] Single-setpoint[5] Double-setpoint[6] transducer[7] Plug-in

بهینه‌سازی خودکار

امکان بهینه‌سازی خودکار استاندارد، موجب تنظیم اتوماتیک کنترل‌کننده‌ی فرآیند می‌شود. بهینه‌سازی خودکار پارامترهای کنترل‌کننده‌ی PI و PID (محدوده ضریب تناسبی، زمان ریست[1]، زمان مشتق) و همچنین زمان سیکل و ثابت زمانی فیلتر ورودی دیجیتال را تعیین می‌کند.

[1] ثابت زمانی مربوط به بخش انتگرال‌گیر

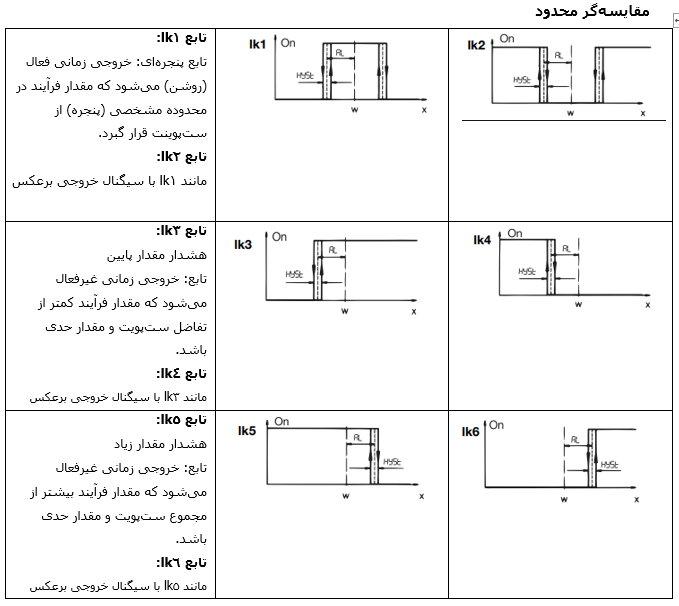

سوئیچ حدی (کد اضافی)

اگر تابع مقایسه‌گر محدود فعال باشد، باید وضعیت تغییر کرده را به صورت دستی ریست کرد.

پیش شرط: شرایطی که منجر به هشدار می‌شود، ادامه پیدا نکند (برای lk8: مقدار فرآیند<AL). نمایشگر وضعیت هشدار را نشان می‌دهد. پس از قطع برق نیز وضعیت هشدار حفظ می‌شود.المنت تسمه ای

تابع تایمر

با استفاده از تابع تایمر، عملکرد کنترل می‌تواند تحت تاثیر زمان قابل تنظیم t,0 قرار گیرد. پس از شروع به کار تایمر با فشردن دکمه‌ی وصل برق یا از طریق ورودی منطقی، فوراً یا بعد از اینکه مقدار فرآیند بالاتر یا پایین‌تر از حد قابل قبولی که قابل برنامه‌ریزی است، قرار گرفت، مقدار اولیه تایمر یعنی t,0 تا مقدار صفر شروع به کم شدن می‌کند. زمانی که مقدار تایمر به صفر برسد، چندین رویداد از جمله غیرفعال کردن کنترل (خروجی 0%) و تغییر ست‌پوینت، فعال می‌شوند. علاوه بر این، استفاده از سیگنال تایمر در حین یا پس از شمارش از طریق یک خروجی، امکان‌پذیر است.

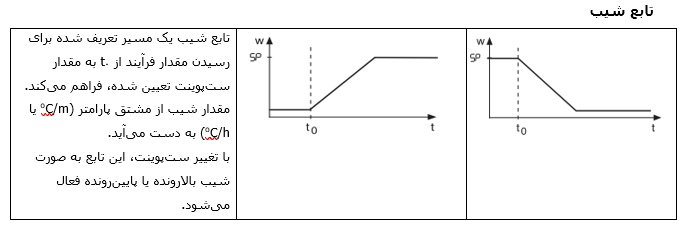

تابع تایمر می‌تواند در ارتباط با تابع شیب و تغییر ست‌پوینت استفاده شود.

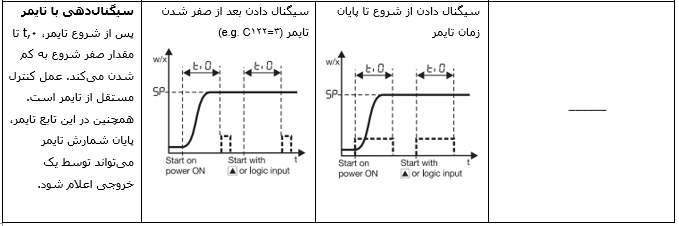

جدول: تابع‌های تایمر ( مثال برای کنترل‌کننده‌ی تک ست‌پوینت معکوس)

حد قابل قبول

موقعیت حد قابل قبول بستگی به نوع کنترل‌کننده دارد:

–         کنترل‌کننده تک ست‌پوینت (معکوس، گرمایشی): حد قابل قبول کمتر از مقدار ست‌پوینت است.

–         کنترل‌کننده تک ست‌پوینت (مستقیم، سرمایشی): حد قابل قبول بیشتر از مقدار ست‌پوینت است.

–         کنترل‌کننده دو ست‌پوینت: حد قابل قبول کمتر از ست‌پوینت است.

اگر در حین کنترل فرآیند، مقدار فرآیند از حد قابل قبول بیشتر شود، تایمر در طول این تجاوز از محدوده متوقف می‌شود.المنت تسمه ای

نمایش و عملکرد

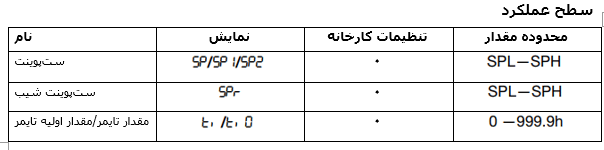

مقدار تایمر در سطح عملکرد به طور دائمی نمایش داده می‌شود (بدون توقف).

زمانی که مقدار تایمر روی نمایشگر قابل مشاهده باشد، عملکرد از طریق صفحه کلید یا ورودی منطقی انجام می‌شود.

مقدار فعلی تایمر و مقدار اولیه تایمر، در هر زمانی از سطح جداگانه‌ای از تایمر قابل دسترسی و تنظیم هستند.

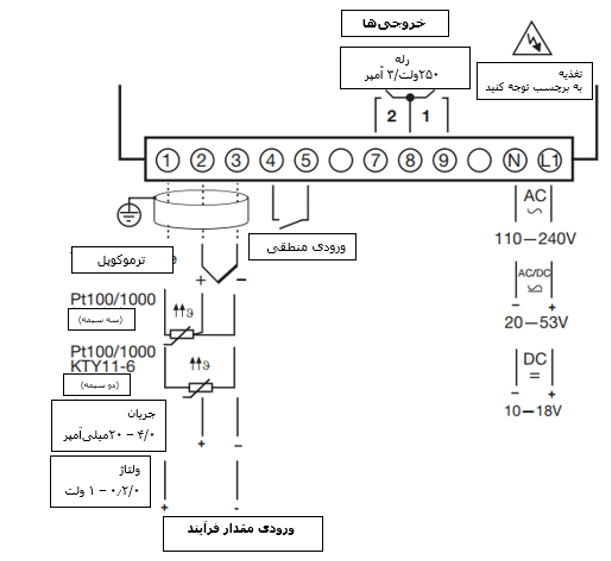

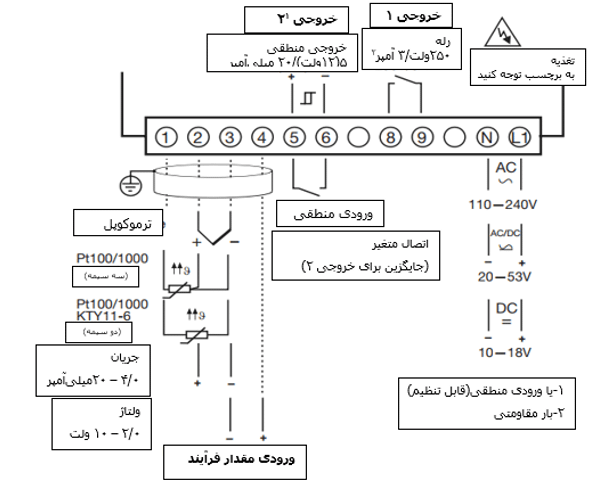

نمای اتصالات

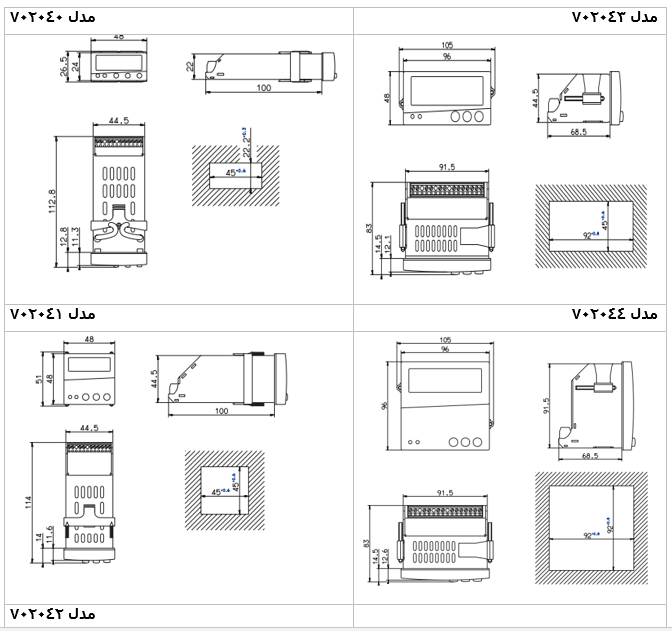

JUMO iTRON 32، مدل 702040، قالب 48mm x 24mm

JUMO iTRON 16، مدل 702041، قالب 48mm x 48mm

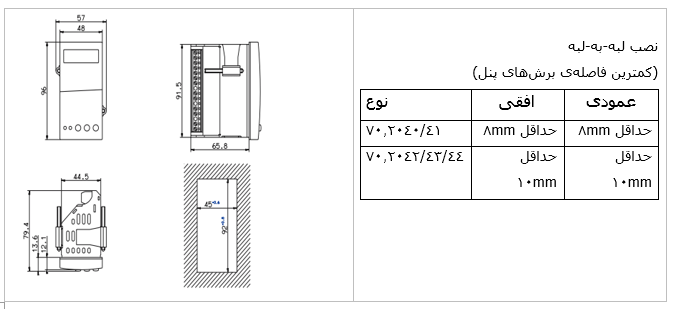

، مدل 702042، قالب 48mm x 96mm (عمودی)

JUMO iTRON 08، مدل 702043، قالب 96mm x 48mm (افقی)

JUMO iTRON 04، مدل 702044، قالب 96mm x 96mm

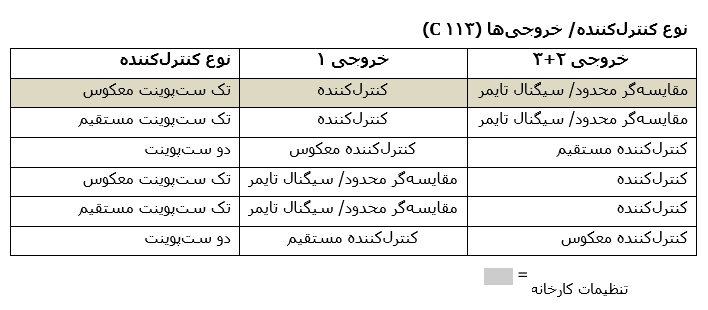

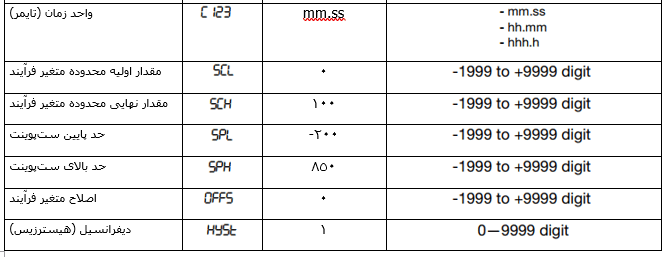

1. تک ست‌پوینت با مقایسه‌گر محدود، به تنظیمات کارخانه در سطح پیکربندی و پارامترها مراجعه کنید.

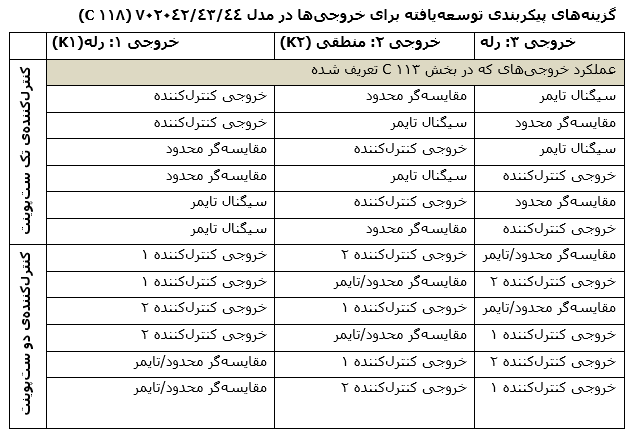

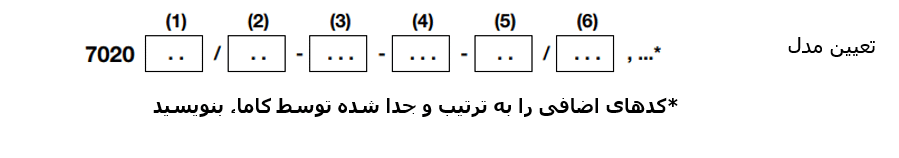

2. به سفارش کدهای اضافی (در زیر) یا تنظیمات کارخانه در سطح پیکربندی و پارامترها مراجعه کنید.
3. خطی سازی برای KTY11-6 و ترموکوپل B حذف شده است المنت تسمه ای
