سنسور RTD

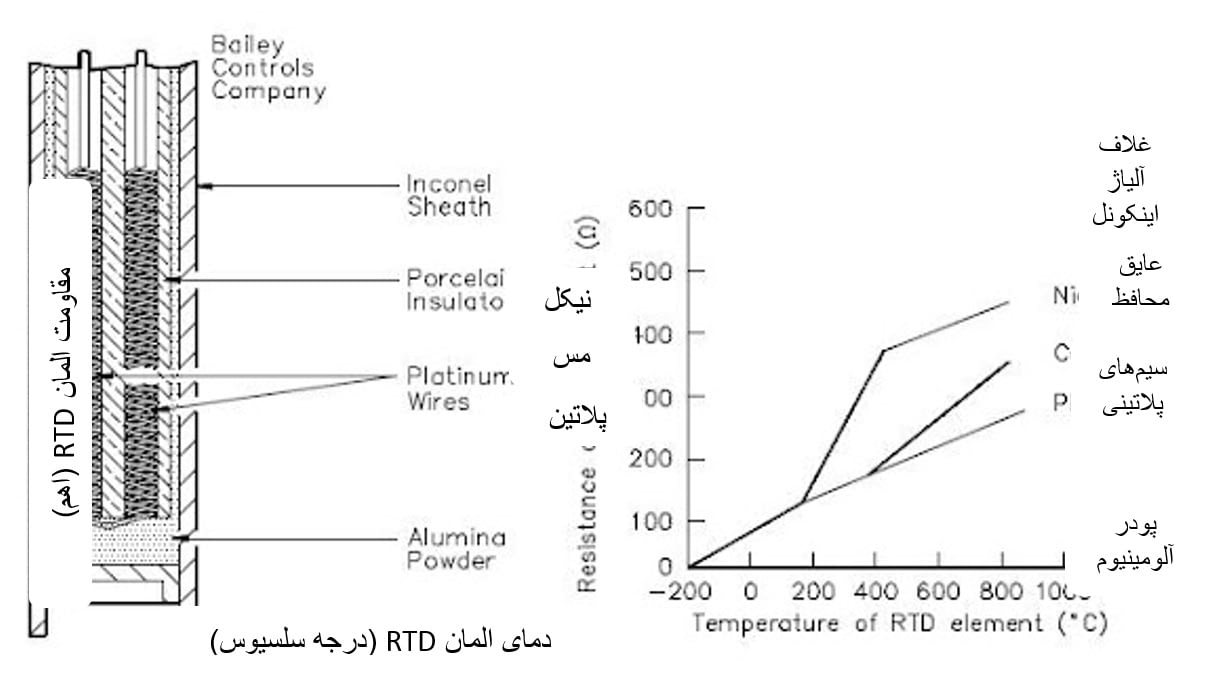

آشکارسازهای مقاومتی دما (RTD-ها)­ سیم­‌پیچ­‌ها یا دیگر اشکال مارپیچ لایه نازک هستند که با تغییرات دما مقاومت آن­ها تغییر می­کند. آن­ها دما را با استفاده از ضریب دمای مثبت مقاومت الکتریکی فلزات اندازه­‌­گیری می­کنند. هرچه این آشکارسازها گرم‌تر شوند، مقاومت الکتریکی آن­ها بالاتر می­رود. پلاتین به دلیل خطی بودن در دامنه وسیعی از دماها، دقت بالا و زمان پاسخ سریع، متداول­ترین ماده مورد استفاده است. RTD-ها می­توانند از مس یا نیکل نیز ساخته شوند، اما این مواد گستره محدودی داشته و دارای مشکلات اکسیداسیون هستند. المان­های RTD معمولاً سیم­های بلند فنر مانندی هستند که توسط یک عایق احاطه شده و در غلاف فلزی محصور شده­اند.المنت سرامیکی

از مزایای RTD-ها می­توان به خروجی پایدار آن­ها برای مدت‌زمان‌های طولانی اشاره کرد. همچنین کالیبراسیون آن­ها آسان بوده و قرائت­های بسیار دقیقی را ارائه می­دهند. از معایب آن­ها می­توان به محدوده دمایی کلی کمتر، هزینه اولیه بالاتر و طراحی با استحکام کمتر اشاره کرد.المنت سرامیکی

ترموکوپل

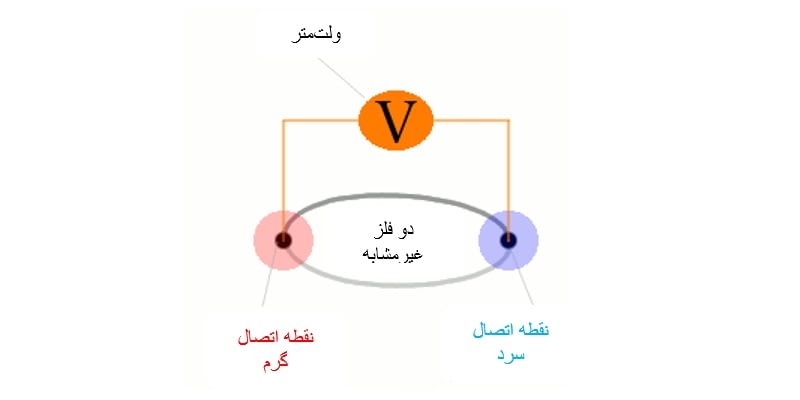

ترموکوپل­ها دقیق، بسیار حساس به تغییرات کوچک دما، و دارای پاسخ سریع به تغییرات محیطی هستند. آن­ها شامل یک جفت سیم فلزی با جنس متفاوت هستند که در یک انتها به یکدیگر متصل شده­‌­اند. این جفت فلزی اختلاف ولتاژ الکتریکی-دمایی خالصی بین دهانه خود و بر اساس میزان اختلاف دمای میان دو انتها ایجاد می­کند. قرائت دما با کالیبره کردن ابزار با دماهای مشخص و قرار دادن یکی از اتصالات فلزی روی یخ (یا چیز دیگری با دمای مشخص) و دیگری روی جسمی که باید دمای آن مشخص شود، انجام می­شود. ولتاژ نمایش داده شده با استفاده از فرمول کالیبراسیون خوانده می­شود و می­توان دمای جسم را محاسبه کرد.المنت سرامیکی

از مزایای ترموکوپل­ها می­توان به دقت بالا و عملکرد قابل‌اعتماد آن­ها در دامنه بسیار گسترده­­ای از دما اشاره کرد. آن­ها همچنین برای اندازه­گیری خودکار ارزان و بادوام مناسب هستند. معایب شامل خطاهای ناشی از استفاده طولانی­مدت از آن­ها و نیاز به دو دما برای انجام اندازه­گیری است. مواد ترموکوپل در معرض خوردگی هستند که می­تواند ولتاژ ترموالکتریک را تحت تأثیر قرار دهد.

ترموکوپل­ها در کلاس­های مختلفی در دسترس هستند که هر یک از آن­ها دمایی که ابزار در آن مؤثرتر عمل می­کند را نشان می­دهند.المنت سرامیکی

ترمیستور

المان­­‌های ترمیستور حساس­ترین سنسورهای دمایی موجود هستند. یک ترمیستور یک ابزار نیمه­­‌رسانا با مقاومت الکتریکی متناسب با دما است. دو نوع محصول در این دسته وجود دارد.

ابزارهای ضریب دمایی منفی (NTC) در سنجش دما استفاده می­شوند و متداول­ترین نوع ترمیستور هستند. NTC-ها دماهایی دارند که به­­‌طور معکوس با مقاومت آن­ها تغییر می­کند، بنابراین زمانی که دما افزایش می­­‌یابد، مقاومت کاهش می­‌­یابد، و برعکس. NTC-ها از اکسیدهای موادی مانند نیکل، مس و آهن ساخته می­‌­شوند.

ابزارهای ضریب دمایی مثبت (PTC) در کنترل جریان الکتریکی استفاده می­شوند. آن­ها به شیوه­ای مثبت عمل می­کنند که در آن با افزایش دما، مقاومت افزایش می­‌­یابد. PTC-ها از سیلیکون­‌های حساس به دما یا مواد سرامیکی پلی­کریستالی ساخته می­‌شوند.

از مزایای آن­ها می­توان به اندازه کوچک و پایداری بالای آن­ها اشاره کرد. همچنین NTC-ها با دوام و بسیار دقیق هستند. از معایب آن­ها می­توان به غیرخطی بودن و نامناسب بودن برای استفاده در دماهای بسیار شدید اشاره کرد.المنت سرامیکی
