کابل­ ردیابی حرارت یا کابل گرمایشی (کابل هیتریسینگ) چیست؟

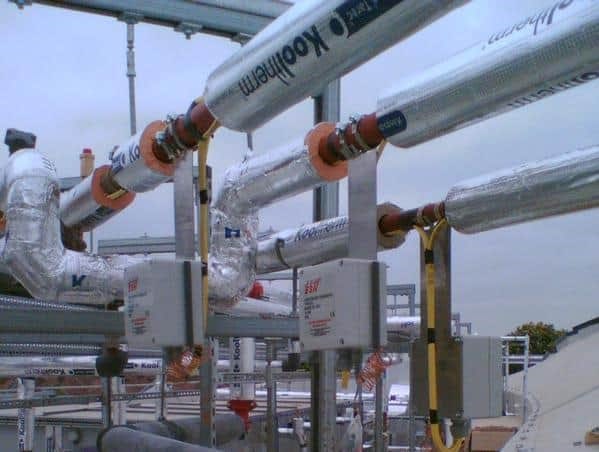

گرمایش با ردیابی، استفاده از مقدار کنترل شده گرمایش سطح الکتریکی برای لوله­کشی، مخازن، شیرها یا تجهیزات حفاظتی برای حفظ دمای آنها (از طریق جایگزین کردن حرارت ازدست‌رفته از عایق، که از آن با عنوان محافظت در برابر یخ­زدگی نیز نام برده می­شود) یا باعث افزایش دمای آن شدن است – این کار با استفاده از کابل­‌های گرمایشی که معمولاً به آن­ها کابل­‌های ردیاب گرما یا ردیابی گرما گفته می­شود، انجام می­گردد.المنت سرامیکی

کارکرد اصلی سیستم­های کابل ردیاب حرارت جلوگیری از یخ زدن در لوله ­های آب و متعاقباً ترکیدن آن­ها است.

با افت دما طی ماه­ های زمستان، یخ‌زدگی لوله ­ها تبدیل به نگرانی عمده مالکان خانه و صاحبان کسب‌وکارها و صنایع می­شود. با حفظ دمای محیطی داخل لوله، از یخ زدگی جلوگیری شده و لوله­ها منجمد نخواهند شد.

این بدین معنی است که لوله‌ها به دلیل انبساط یخ دچار ترکیدگی نخواهند شد – در این مقاله ما در مورد مزایا و معایب دو نوع از کابل­های گرمایش صحبت می­کنیم؛ خودتنظیم و توان ثابت.

آیا می­دانستید … یک گالن آب، هنگامی‌که منجمد شود، به میزان 9 درصد حجم بیشتری از گالن اصلی انبساط خواهد یافت. کابل­های ردیابی حرارت علاوه بر محافظت از یخ­زدگی، حفظ و بازیابی گرما در فرآیندها و حوزه‌­های خطرناک صنایع را فراهم می­کنند.

کابل هیتریسنیگ چطور کار میکند؟

این امر می­تواند به سادگی با اتصال ولتاژ در طول سیم حاصل شود، که بر اساس قانون اهم سطح ثابتی از توان را مصرف می­کند. از نظر کاربردی، چنین راه ­حل ساده‌­ای باعث ایجاد پیچیدگی­‌هایی در کاربرد می­شود. یکی از دلایل این است که برای این امر لازم است هر دو انتهای سیم به هم برسند تا به منبع برق وصل شوند، که در هنگام نصب کابل‌­های گرمایشی همیشه عملی نیست.

علاوه بر این، برای این کار لازم است که تنوع زیادی از مقاومت­‌های مختلف موجود باشد، تا طراحی خروجی­‌های مختلف در طول­‌های مختلف کابل گرمایش تسهیل شود. موارد بسیاری وجود دارد که این رویکرد همچنان بهترین راه‌­حل است. بااین‌حال، راه ­حل جایگزینی به شکل کابل­‌های ردیابی حرارت موازی وجود دارد.المنت سرامیکی

کابل­های گرمایش موازی به‌طورمعمول در دو نوع مجزا در دسترس هستند؛ توان ثابت و خودتنظیم (که با عنوان خود محدودشونده نیز شناخته می­شود).

کابل­های ردیابی حرارت موازی

کابل­های ردیابی حرارت موازی از دو سیم هادی مسی “معمولی” که به‌طور موازی در طول سیم امتداد دارند و اساس برق­دار و خنثی را تشکیل می­دهند، استفاده می­کنند.

در اصل، هر ناحیه یک مدار مقاومت ثابت است که توسط یک ولتاژ ثابت تأمین شده و توان ثابت در طول آن مهیا می­کند. ازآنجاکه هر ناحیه گرمایش اساساً با ناحیه قبل از خود موازی است، با گذشتن از افت ولتاژ کوچکی که در اثر جمع شدن مقاومت­‌های کوچک سیم­‌های برق­دار و خنثی با طولانی و طولانی­تر شدن کابل ایجاد می­شود، ولتاژ منبع در طول کابل گرمایش ثابت باقی خواهد ماند.

اولین و بالاترین مزیت موردنیاز سیستم ردیابی حرارت ممانعت از یخ­زدگی داخل لوله­‌ها است و با افت روزانه دما، حالا لوله­‌های یخ‌زده از نگرانی­‌های اصلی مالکان خانه و صاحبان کسب‌وکار و صنایع است. با حفظ دمای محیطی در داخل لوله، یخ­زدگی نمی­تواند ایجاد شود و لوله­‌ها منجمد نخواهند شد. این بدین معنی است که لوله­‌ها به دلیل انبساط یخ دچار ترکیدگی نخواهند شد.المنت سرامیکی

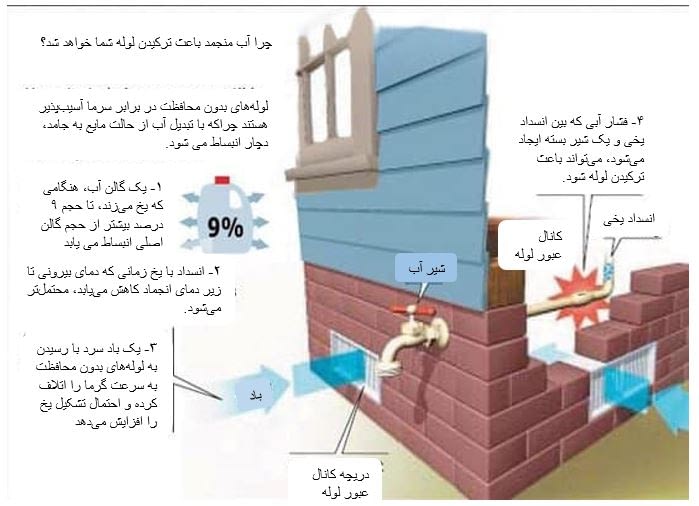

چگونه آب منجمد در صورت عدم محافظت از یخ‌زدگی توسط کابل­های گرمایش، باعث ترکیدن لوله­ های شما خواهد شدالمنت سرامیکی

کابل­های ردیابی حرارت خودتنظیم

کابل های ردیابی حرارت خودتنظیم

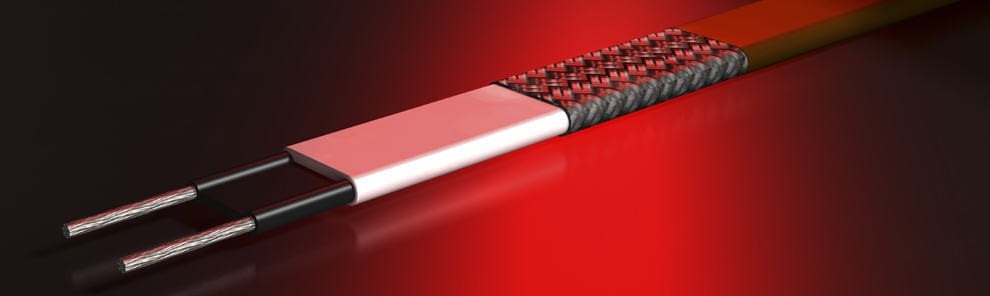

کابل­های ردیابی حرارت خودتنظیم یا خود محدودکننده توان کنترل­‌شده‌­ای در هر متر از کابل مهیا می­کنند ولی با تفاوتی آشکار هم از نظر ساختمان و هم از نظر عملکرد. سیم­‌های برق­دار و خنثی در یک ماده پایه پلیمری حاوی ذرات کربنی قرار می­گیرند، که یک مسیر مقاومت و از‎این‎رو مداری در طول کابل گرمایش فراهم می­آورد.المنت سرامیکی

بااین‎وجود، این مقاومت و درنتیجه خروجی کابل گرمایش با وابستگی به دما به دلیل انبساط و انقباض میکروسکوپی پلیمر تغییر می­کند. این نوع کابل این ویژگی را دارد که توان خروجی خود را با افزایش دما کاهش داده و برعکس در دماهای پایین این توان افزایش می­یابد.

کابل­های گرمایش Eltherm – کابل­های ردیابی حرارت خود محدودکننده

کابل­های ردیابی حرارت خودتنظیم در صورت در نظر گرفتن کاربرد درست آن از سطح بهبودیافته­‌ای از کارایی ذاتی و همچنین افزایش ایمنی برخوردار هستند. با شروع از مورد اول، کابل­‌های حرارتی در دمای بالا خروجی خود را کاهش می­دهد، که حتی در صورت عدم اتصال یک ترموستات یا کنترلر باعث صرفه‌­جویی در مصرف برق می­شود.المنت سرامیکی

این بدان معنی نیست که این کابل دمای هدف ثابتی را بدون کنترل خارجی حفظ می­کند، اما کاهش خروجی آن با افزایش دمای قطعه کار یک ویژگی مطلوب از نقطه‌نظر صرفه­‌جویی در انرژی است.المنت سرامیکی

این امر همچنین باعث ویژگی بسیار مطلوب دیگر کابل­‌های خودتنظیم می­شود، که توانایی اختصاص به یک کلاس T (درجه­بندی دمایی) برای اهداف ضد انفجار ATEX و نصب ایمن در موقعیت­های خطرناک است. با کاهش خروجی توان از طریق افزایش دمای کابل، بدون توجه به سطح عایق حرارتی استفاده شده، امکان افزایش دمای بالاتر از یک حد مشخص برای کابل وجود ندارد.

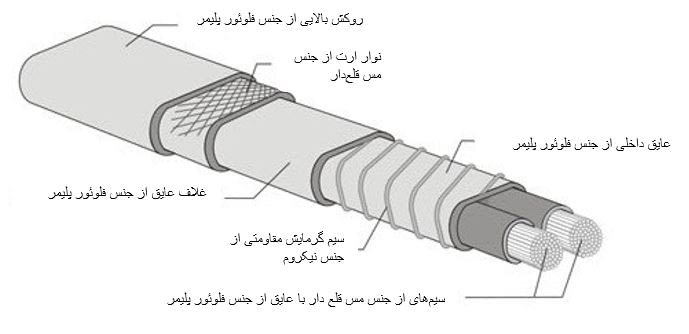

کابلهای ردیابی حرارت توان ثابت

کابل­‌های ردیابی حرارت توان ثابت خروجی خود را با توجه به دما تغییر نمی­دهند و مواقعی وجود دارد که این امر یک مزیت به حساب می­آید. در واقع، اگر به دمای نگهداری بالاتری نیاز باشد، گاهی اوقات کابل توان ثابت به دلیل تغییر کمتر w/m ارجحیت دارد (برخلاف کابل خودتنظیم، که در آن لازم است در دماهای بالا، خروجی کاهش یابد).

ازآنجا که جریان تاختی کمی در یک کابل توان ثابت وجود دارد، به‌طورکلی امکان استفاده از آن در مدارهای طولانی­تر نیز به‌ویژه برای تغییرات خروجی بالاتر برخلاف نمونه­‌های خودتنظیم مشابه وجود دارد.

یکی از مهم­ترین مزایای کابل­‌های گرمایش موازی (خودتنظیم یا توان ثابت) قابلیت برش کابل به طول مخزن در محل، بدون نیاز با در نظر گرفتن مقاومت خود سیم است.المنت سرامیکی

مزیت­های کابل­های ردیابی حرارت توان ثابت

• ورودی توان در یک سر
•  قابلیت برش در رول
• توان خروجی ثابت در هر متر
• چرخه عمر طولانی
• سیم­کشی بدون اندازه­گیری دقیق امکان­پذیر است
• مقاومت شیمیایی بالا
• مقاومت در برابر اشعه ماوراءبنفش
• مناسب برای گرمایش لوله در نواحی دارای خطر
