ترموکوپل
ترموکوپل چیست و نحوه کار آن
ترمو کوپل یکی از ابزارهای بسیار پرکاربرد در انجام اکثر پروژه ها می باشد. ترموکوپل در حقیقت نوعی مواد الکتریسیته می باشد. ترموکوپل از دو فلز نا همسان ساخته می شود که به هم متصل شده باشند.
نحوه کارترمو کوپل چیست؟
با رسیدن حرارت به محل اتصال این دو فلز، جریان بسیار ضعیفی از محل اتصال تولید می شود و به سمت سیم ها، جریان می یابد. با بالا تر رفتن دمای محل اتصال دو فلز، ولتاژ تولیدی افزایش می یابد و در حقیقت ترمو کوپل در هر دما، ولتاژ معینی تولید می کند و در نتیجه در صورتی که بتوانیم این ولتاژ را به صورت دقیق اندازه گیری کنیم، قادر خواهیم بود دمای محل اتصال را به صورت دقیق اندازه گیری کنیم.
ولتاژ تولید شده توسط ترمو کوپل بوسیله ترمومتر به دما تبدیل می شود.
ترمو کوپل ها برای مدت زمان زیادی است که جزء بهترین روش های اندازه گیری دما به حساب می آیند. ترموکوپل ها در صنعت نیز کاربرد فراوان دارند مانند اندازه گیری کردن دمای کوره ها، دمای دودکش، قطع کن گاز شومینه و اجاق گازها، اندازه گیری دمای سیستم های تولید کننده دارو و مواد غذایی و…
ترمو کوپل چیست؟ انواع ترمو کوپل چیست؟ و کاربرد های آن چیست؟
در ابتداروش های اندازه گیری دما را نام می بریم:
1- اندازه گیری دما به روش تماسی
- ترموکوپل
- RTD
- ترمیستور
2- اندازه گیری دما به روش غیر تماسی
- مادون قرمز
- صوتی
ترموکوپل چیست؟
ترمو کوپل ها متداول ترین تجهیز جهت اندازه گیرهای الکتریکی دما در صنعت هستند. مکانیزم ترمو کوپل ها بر اساس پدیده سی بک (Seebeck) که اختلاف دما بین دو نقطه را به ولتاژ تبدیل می کنند.
ترموکوپل
مزایای ترموکوپل:
از مزایای آن ها می توان به سادگی، قیمت مناسب، استحکام و دوام بالا جهت مصارف صنعتی و دقت مناسب اشاره کرد. محدوده اندازه گیری دما توسط ترموکوپل ها وسیع بوده و در شرایط محیطی متفاوت قابل استفاده می باشند. ترموکوپل ها دارای سرعت پاسخ دهی خوبی بدلیل ثابت زمانی کوچک می باشند.
از معایب ترموکوپل ها، غیر خطی بودن، تماسی بودن (در معرض اغتشاش و شوک و …)، دقت متوسط را می توان نام برد. جهت استفاده ترموکوپل در مکان هایی که لرزش یا ضربه وجود دارد برای محافظت از سنسور از روکشی بنام ترموول یا غلاف استفاده می شود که باعث کاهش سرعت پاسخگویی می شود.
بیشتر بخوانید:درباره المنت فلنج دار
انواع ترموکوپل:
ساختمان ترمو کوپل ها با استفاده از اتصال یک فلز و آلیاژ تولید می شوند و با همین مکانیزم ساده قادر به اندازه گیری دما به راحتی در رنج وسیعی از 270- تا حدود 1800 درجه می باشند. ترمو کوپل ها انواع مختلفی دارند که طبق جنس فلز و آلیاژ آن به شش دسته ذیل تقسیم می شوند.
-
1. ترموکوپل نوع K :
این ترمو کوپل از سیم فلزی Ni-Cr (به نام تجاری کرومل Chromel ) و Ni-Al (به نام تجاری آلومل Alumel) ساخته می شود. این ترموکوپل ارزان قیمت است و یکی از پرکاربردترین و متداولترین نوع ترمو کوپل ها می باشد.
رنج عملکرد دمایی آن بین −250 °C و1300 °C (این رنج مطلق نیست و بسته به سازنده و نوع ظاهری آن متفاوت خواهد بود بطور مثال ترموکوپل های سیمی شکل نوع K رنج 40- تا 250 درجه می باشد و نوع میله ای آن قادر به اندازه گیری تا محدوده 1300 درجه هستند).
حساسیت ترموکوپل تیپ K تقریبا 41 µV/°C است و معمولا در دماهای بالا مورد استفاده قرار می گیرد. ترموکوپل نوع K بخاطر استفاده از مس خاصیت ضد اکسیداسیون دارد لذا در کوره ها که اکسیداسیون رخ می دهد مناسب است.
-
2. ترموکوپل نوع J :
این ترمو کوپل از فلز آهن ( Fe ) و آلیاژهای مس- نیکل Cu-Ni (کنستانتان Constantan ) ساخته می شود. رنج دمایی این ترمو کوپل بین -180°C و 800°C است. به دلیل احتمال اکسید شدن آهن این ترمو کوپل، در صنایع قالب ریزی پلاستیک استفاده می شود. حساسیت ترمو کوپل نوع J ، به اندازه ی 51 µV/°Cاست. در ترمو کوپل نوع J به علت وجود آهن در مکانهایی که امکان اکسیداسیون وجود دارد بهتر است استفاده نشود.
-
3. ترموکوپل نوع E:
این ترمو کوپل با استفاده از فلزات Ni-Cr (کرومل) و Cu-Ni (کنستانتانConstantan ) ساخته می شود. رنج عملکرد دمایی آن، بین −40 °C و 900°C است. این ترمو کوپل با 62 µV/°C بیشترین حساسیت را دارد و می توان از آن در کاربردهای خلاء و مواردی که سنسور در آن حفاظت نشده، استفاده کرد.
-
4. ترموکوپل نوع T :
این ترمو کوپل از مس Cu و آلیاژ Cu-Ni (کنستانتان Constantan) ساخته می-شود. رنج عملکرد دمایی این نوع ترمو کوپل، بین −250 °C و 400°C است. این ترموک وپل نسبتا ارزان و برای کاربردهای با دمای پایین مناسب است و در برابر رطوبت مقاوم است.
حساسیت این ترمو کوپل، 46 µV/°C است. ترمو کوپل نوع T در صنعت به دلایل زیر بیشتر مورد استفاده می گیرد :
نسبت به تمام انواع ترمو کوپل خطی تر است
رنج درجه حرارت مناسبی دارد
همچنین از حساسیت خوبی برخوردار است
-
5. ترموکوپل نوع N :
این ترمو کوپل از فلزهای Ni-Cr-Si (به نام تجاری نیکروسیل) و Ni-Si-Mg (به نام تجاری نیسیل Nisil) ساخته می شود. محدوده دمائی آن بین -270°C و +1300 °C است. حساسیت این ترمو کوپل، 30 µV/°C است و معمولا در دماهای بالا مورد استفاده قرار می گیرد. همچنین تحمل این سنسور در برابر اکسید شدن در دماهای بالا بهتر نوع K می باشد.
-
6. ترموکوپل نوع R، S و B :
این ترمو کوپل ها با استفاده از Pt-Rh (پلاتین – رادیوم) با ترکیبات مختلف ساخته می شود (تفاوت این سه نوع در میزان پلاتین آنهاست). قیمت آن¬ها بالا و حساسیت آن بسیار کم و در حدود10 µV/°C و محدوده دمایی آن تقریبا -50 °C و +1750 °C است. انواع این ترمو کوپل ها در اندازه گیری با دمای بالا بطور مثال در صنعت شیشه و فولاد به کار می روند.
انواع ترموکوپل در المنت اریان
انواع ترمو کوپل در المنت اریان
ترمو کوپل نوع J: این ترمو کوپل از فلز آهن FE و آلیاژ های مس-نیکل ساخته میشود. و قابلیت اندازه گیری دما از 180- تا 760 درجه سانتیگراد را دارد.استفاده از این محصول در محیط های اکسیدی و اسیدی توصیه نمی شود به دلیل اینکه موجب از بین رفتن سیم آهنی می شودترمو کوپل
ترمو کوپل نوع K: این ترم وکوپل ارزان قیمت است و یکی از پرکاربرد ترین نوع ترمو کوپل ها میباشد. این نوع ترمو کوپل بخاطر استفاده از مس خاصیت ضد اکسیداسیون دارد. و قابلیت اندازه گیری دما از 200- تا 1260 درجه سانتی گراد را دارد.انواع ترموکوپل در المنت اریان
ترموکوپل
ترمو کوپل نوع R،S: این ترمو کوپل ها با ترکیبات مختلف ساخته میشود و قیمت آن ها بالا و حساسیت آن بسیار کم میباشد. و قابلیت اندازه گیری دما از 0 تا 1480 درجه سانتیگراد را دارند.
انواع ترمو کوپل در المنت اریان
این محصولات نباید در محیط هایی که اکسیژن ناکافی دارد استفاده شوند. این نوع ترمو کوپل ها توسط بخار های فلزات و غیر فلزات واکنش نشان می دهد و بهتر است در لوله های غلاف آلومینیومی استفاده شوندانواع ترم وکوپل در المنت اریان
ترمو کوپل نوع B: این نوع قابلیت اندازه گیری دما از 870 تا 1700 درجه سانتی گراد را دارد. حد پایین دما در این نوع به دلیل ضریب سیبک پایین آن میباشد R،S.و حساسیت افزایش دما این محصول در دما های بالاتر کمتر از نو.انواع ترموک وپل در المنت اریان
ترموک وپل نوعT: ترمو کوپل نسبتا ارزان و برای کاربرد های با دمای پایین مناسب میباشد و در برابر رطوبت مقاوم است. این نوع ترمو کوپل قابلیت اندازه گیری دما ا200- تا 370 درجه سانتی گراد را دارد. حد دمای بالای این محصول به دلیل اکسید شدن زود هنگام مس در دماهای بالا است.
انواع ترم وکوپل در المنت اریان
ترمو کوپل نوعN: این ترموک وپل در دما های بالا مورد استفاده قرار میگیرد و همچنین تحمل این سنسور در برابر اکسید شدن در دما های بالا بهتر از نوع K میباشد
ترمو کوپل نوعE: این نوع ترمو کوپل بیشترین حساسیت را دارد و میتوان از آن در کاربرد های خلاء و مواردی که سنسور در آن حفاظت نشده استفاده کرد
انواع ترموکوپل
ترموکوپل ها متداول ترین تجهیزات جهت اندازه گیرهای الکتریکی دما در صنعت هستند. ترموکوپل سنسوری است که دما را اندازه گیری می کند.که از دو فلز تشکیل شده و این دو فلز متفاوت در انتها به هم وصل می شوند. هنگامی که اتصال دو فلز گرم می شود یا خنک می شود ، یک ولتاژ ایجاد می شود که می تواند با درجه حرارت تناسب ایجاد کند.انواع ترموکوپل در المنت اریان
برای اطلاعات بیشتر درباره المنت کویل هیتر کلیک کنید
مزایای ترموکوپل
- قیمت مناسب
- استحکام
- دوام بالا
- استفاده در محیط های مختلف
- دقت مناسب
ترموکوپل حرارتی چیست ؟
ترموکوپل
ترموک وپل که به آن جفت حرارتی هم میگویند، به یک پدیده ای در فیزیک که در آن با اتصال دو فلز غیر همجنس با یکدیگر بعد از گرم شدن محل اتصال برق کم ولتاژ تولید میشود.
اجزای ترم وکوپل
مزیت استفاده از ترمو کوپل
مزیت زیادی ترموکوپل ها اندازه گیری زیاد آنها است که از 200- تا ۱۸۰۰+ درجه سانتیگراد را در برمی گیرد. دیگر مزیت ترموکوپل ها، کارکرد خطی آنها در محدوده اندازه گیری است.
رابط ترمو کوپل چیست؟
رابط ترموک وپل ابزاری است جهت ارتباط بین ترمو کوپل و ترموستات (ترمو متر،PLC) تا ولتاژ تولید شده در ترموک وپل را به نمایشگر انتقال دهد , رابط ترمو کوپل در 2 شکل مصرف می شود در نوع اول رابط ترمو کوپل خود سیم رابط ترمو کوپل با اتصال در زیر پیچ های ترمینال متصل می شود و در نوع دوم رابط ترمو کوپل در 2سر رابط از اتصالات فیشی ترمو کوپل استفاده می شود.انواع ترموک وپل در المنت اریان
بیشتر بخوانید:درباره خرید المنت میله ای
سیم ترموک وپل
سیم ترموک وپل به 2 فلز غیر همنام میگویند که از یک طرف به هم تابیده و جوش شدن (کوپل شدن) که از همین نقطه اتصال دما را تبدیل به ولتاژ می کنند, سیم ترموک وپل دارای تنوع بسیاری در جنس آلیاژ سیم ها و جنس روکش آن می باشد.انواع ترموک وپل در المنت اریان
مغزی ترموکوپل (مغزی داخل غلاف ترموکوپل)
در داخل ترموک وپل های هد دار از مغزی ترم وکوپل استفاده می کنند تا بتوان در زمانی که ترموکوپل خراب می شود ولی غلاف آن سالم است فقط با تعویض مغزی ترمو کوپل دوباره از آن استفاده کرد.انواع ترمو کوپل در المنت اریان
کاربرد ترموکوپل – سنسور حرارتی
ترموکوپل در صنعت کاربرد زیادی دارد در هر عملیات تنظیم و کنترل کردن حرارت ترموکوپل نیاز حیاتی است
کوره های حرارتی – اجاق گاز – آبگرمکن – گرم کن های صنعتی – و تمام مخازن نیاز به ترموکوپل دارد.انواع ترموکوپل در المنت اریان
انواع ترموکوپل حرارتی
ترموکوپل تیپ J
TYPE J
این ترموک وپل از آلیاژ آهن Fe و مس – نیکل Cu-Niساخته می شود.
رنج دمایی بین −180 و +750 سانتیگراد می باشد و حساسیت آن ، به اندازه ی 55 µV/°C می باشد .
بدلیل اکسید شدن آهن از ترمو کوپل های J بیشتر در صنایع تزریق پلاستیک استفاده می شود.ترم وکوپل
بیشتر بخوانید:درباره خرید المنت سرامیکی
ترمو کوپل تیپK
این تیپ ترمو کوپل از دو فلز نا همنام ni-cr و ni-al ساخته می شود. محدوده دمایی ترموک وپل تیپ K بین -200 تا +1350 سانتیگراد است. این ترموک وپل معمولا پر کاربدترین و پر مصرف ترین نوع است و در دماهای نسبت معمولی مورد استفاده قرار می گیرد و می توان با روکش استیل 316 در موقعیت های اسیدی نیز استفاده گردد و جنس آن ها کاملا در مقابل اکسید شدن مقاوم است. انواع ترم وکوپل در المنت اریان
ترمو کوپل تیپ E
سنسور دمای تیپ E از دو فلز NI-Cr و یا Cu-Ni ساخته می شود. محدوده دمایی این ترمو کوپل -40 تا +900 سانتیگراد است. این تیپ از ترموک وپل حساسیت بالایی دارد و در مواردی استفاده می شود که حسگر آن محافظت نشده باشد (بدون روکش ).
این ترمو کوپل با 68 µv/°c بیشترین حساسیت را دارد و می توان از آن در کاربردهای خلا ء و مواردی که حسگر در آن حفاظت نشده است استفاده کرد.ترموک وپل
ترمو کوپل تیپ t
این تیپ از ترمو کوپل از مس و آلیاژ مس و نیک (Cu-Ni) ساخته می شود. محدوده دمائی آن -250 تا +400 است.با توجه به محدوده دمایی آن بهتر است در دماهای پایین از آن استفاده شود. این تیپ از ترموک وپل در برابر رطوبت مقاومت خوبی داشته و رنج حرارتی مناسبی دارد. حساسیت این ترمو کوپل ، 46 µv/°c است.ترمو کوپل
ترمو کوپل تیپ n
ترمو کوپل نوع N از فلزهای Ni-Cr-Si به نام تجاری نیکروسیل و Ni-Si-Mg به نام نیسیل Nisil) ساخته می شود. محدوده دمایی آن بین−270 و +1300 سانتیگراد است. حساسیت این ترمو کوپل ، به اندازه 30 µV/°C است و معمولا در دماهای بالا مورد استفاده قرار می گیرد.انواع ترمو کوپل در المنت اریان

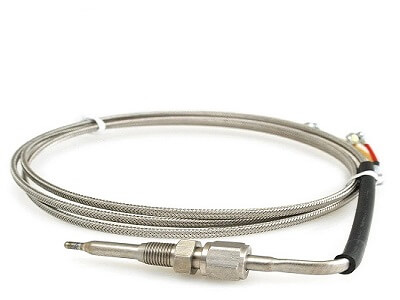

ترمو کوپل اگزوز چیست ؟
حسگرهای ترمو کوپل خروجی گاز عنصری کلیدی در مدیریت مدرن موتورها هستند. اندازه گیری دمای گازهای خروجی از اگزوز ، نقش مهمی در الگوریتم های سیستم برای بهبود کارایی، کاهش آلایندگی و افزایش عمر موتور هستند.
اگزوز ترموکوپل یا ترمو کوپل EGT معمولا ترموکوپل هایی هستند که با دماهای بسیار بالا سروکار دارند. اغلب، در دماهای ۸۰۰ درجه سانتیگراد و بالاتر قابل استفاده هستند. ترمو کوپل نوع k مرسوم ترین بوده ، اگرچه ترمو کوپل نوع j در موتورهای با عملکرد پایین تر استفاده می شوند.ترموکوپل
محیط ارتعاش بالا، پاسخ سریع، مقاوم به خوردگی
نیاز اولیه ی یک ترموکوپل گاز اگزوز این است که به اندازه کافی قوی باشد تا در یک محیطی که دارای ارتعاش زیادی است دوام آورد. بعد از آن می بایست به اندازه کافی کوچک باشد تا به سرعت پاسخ داده و دما را منتقل کند و همچنین جریان گازی را مختل نکند. ترموکوپل اگزوز به یک غلافی نیاز دارد تا از آن در برابر محصولات خورنده ی فرایند احتراق محافظت نماید.ترمو کوپل
محکم سازی کافی پروب ها معمولا بدین معنی است که آن ها را از نوع ترم وکوپل MI بسیازیم. این محصول بسیار بادوام است. ترمو کوپل MI را می توان مستقیما به درون جریان گاز برد یا می توان برای افزایش سختی، آن را با یک رویه ی ضدزنگ ثانویه مانند ترموول پوشاند. ترمو کوپل MI به آسانی خم شده تا بتواند به آسانی وارد مجرا ها و محیط های مورد نیاز اطراف موتور شود.
رویه های محافظ معمولا از کروم ضدزنگ با درجه بالا ساخته می شوند. غلاف هایی مثل 446SS یا 310SS اغلب مناسب است. در مواردی که دما زیر ۸۰۰ درجه سانتیگراد باشد میتوان از ترمو کوپل های ارزان تر استفاده کرد. غلاف هایی که برای محافظت از حسگر دما استفاده میشوند معمولا دارای رزوه هایی هستند تا بتوان آنها را در محل مورد نظر پیچ کرد.ترمو کوپل
انواع ترمو کوپل های اگزوز یا ترمو کوپل EGT کدامند ؟
این دسته از ترمو وپل های EGT به 3 دسته مختلف میتوان تقسیم بندی نمود که در ادامه به آنها اشاره خواهد شد.
ترمو کوپل های پایرو ( پایرومتر )
ترموک وپل نوع k در مقایسه با ترمیستورها (مقاومت گرمایی) یا RTD ها حسگرهای نسبتا ارزانی تری هستند. با این وجود، از آن جا که می بایست تاوان ولتاژ تولیدی در جاهایی که جنس سیم تغییر کرده را بپردازد ( اتصال سرد یا جانکشن ترموکوپل )، این سیستم بسیار گران تر است. برای پاسخ سریع با تغییر دما، ترموکوپل ها را می توان با جرم بسیار کمی ساخت تا دریفت حسگر را کاهش دهد و در محیط اگزوز وسیله نقلیه ماندگار باشد. با این وجود، ترمو کوپل ها را می بایست با رویه محافظت کرد و آن ها را ضخیم تر ساخت. بنابراین عمده مزیت پاسخ سریع بی اثر می شود.
ترموکوپل اگزوز RTD
سنسورهای دمایی یا RTDها ( ترموکوپل اگزوز RTD ) بر پایه تغییر طبیعی در مقاومت فلز با دما کار می کنند. در اگزوز وسایل نقلیه، معمولا از نوع ترموکوپل PT200 یا سنسور PT100 استفاده می‌کنند چون توانایی تحمل محدوده کاملی از دما را در حالی که خروجی تقریبا خطی باشد دارد. استاندارد صنعتی برای یک RTD PT100 ، دمای ۰ درجه سانتیگراد معادل 0 اهم است، با این وجود مقاومت استاندارد برای اگزوز وسیله نقلیه در ۰ درجه سانتیگراد، ۲۰۰ اهم یا سنسور PT200 است. مقاومت بالاتر حساسیت را دو برابر کرده و سیم کشی وسیله نقلیه را کم اهمیت تر می سازد.
ترمیستور
انواع ترمیستور که در محیط اگزوز وسیله نقلیه یافت می شوند نوعا ضریب دمایی منفی ایجاد می کنند، یعنی مقاومت آنها با افزایش دما کاهش می یابد. ترمیزستورها حساسیت بالایی را در محدوده ی کوچک تر دمایی نسبت به ترموکوپل ها و RTDها در اختیار می گذارند. در دمای ۰ درجه سانتیگراد، مقاومت در حدود ۱۰۰۰۰۰ اهم است، در دمای ۲۰۰ درجه سانتیگراد ۲۰۰ تا ۵۰۰ اهم و در دمای ۸۰۰ درجه سانتیگراد برابر با ۵۰ اهم.
بیشتر بدانید: درباره خرید المنت تسمه ای
بنابراین، ترمیزستورها در یک محدوده دمایی مشخص حساسیت های بالا نشان می دهند. با این وجود، به علت پاسخ بسیار غیرخطی آن ها، دستیابی به دقت یکسان در یک محدوده وسیع دمایی تقریبا امکان پذیر نیست (مگر اینکه چندین مقاومت بازیابی استفاده شود).
ترموکوپل
فواید اندازه گیری دمای اگزوز ؟
کارکردن در پیک EGT، مشخصا در راندن های طولانی مدت مانند مسابقات جاده ای یا مسیرهای دایره ای، باعث صرفه جویی در بنزین یعنی خوردگی پیتینگ کمتر برای سوخت (افزایش دامنه) و همچنین کاهش احتمال رسوب سر باتری می شود. حین استفاده از یک پروب برای هر سیلندر، بینابین سیلندرهای مجزا تغییرات دمایی رخ خواهد داد. تغییرات نوعی حدود ۱۰۰ درجه فارنهایت بین هر سیلندر مجزا را می توان با سیستم های تزریق سوخت و در حدود ۲۰۰ درجه فارنهایت با کاربراسیون معمولی مشاهده کرد.ترموکوپل
چون اتمی کردن سوخت در مقایسه با تزریق سوخت قابل مقایسه نیست، تغییر کاربراسیون بزرگتر است. در دماهای هوای سردتر، اتمی کردن مخلوط ضعیف تر از هر دوی تزریق سوخت و موتورهای کاربراسیون است. با این وجود، با کاربراتور، جیره بندی هوا/سوخت و اتمی کردن اثر کمتری داشته و به تغییرات دمایی بزرگتری در مقایسه با سیلندرهای مجزا منتج می شود.
اندازه گیری دمای گاز خروجی (EGT)
دمای گاز خروجی معیاری از گرما در سیلندر حین احتراق است، و عموما نزدیک به راس اندازه گیری می شود. چون همه فلزات تحت دمای اضافی ذوب شده، تغییر شکل داده و یا تغییر می کنند، امکان آسیب به اجزای موتور/توربو در EGT زیاد وجود دارد. بنابراین یک تنظیم کننده می بایست EGT را اندازه گیری کرده و اجزای موتور را مداوم چک کند یا عواقب آن را بپذیرد. همچنین، EGTهای بسیار زیاد در ضربه زدن نقش دارند. شما نمی توانید ماشین خود را تنها با توجه بهEGT تنظیم کنید، و نباید ماشین خود را بدون اندازه گیری EGT تنظیم نمایید.ترموکوپل
ترموکوپل اگزوز توربین نیز از اجزای بسیار حساس و حیاتی آن است ، این کالا ضمن اینکه باید در دمای بسیار بالا کارکرد مناسبی داشته باشد ، باید جریان خروجی را نیز مختل نکند. همچنین جنس و کارکرد آنها باید به گونه ای باشد که خطای دما حداقل باشد.
نکته
ترموکوپل ها پایین ترین حساسیت را نسبت به محدوده دمایی دارند. زیر محدوده دمایی ۵۰۰ تا ۶۰۰ درجه سانتیگراد، ترمیزستورها حساسیت بسیار بالایی دارند. بالای دمای ۶۰۰ درجه سانتیگراد RTDها بالاترین حساسیت را دارد. ترموکوپل ها پایین ترین ترازهای سیگنال را دارند. پس از آن ها RTDها و سپس ترمیزستورها (بسته به نوع) تا دمای ۲۰۰ تا ۶۰۰ درجه سانتیگراد قرار می گیرند. RTD پلاتینی یا PT100 یا PT200 یا PT1000 ها خطی ترین است و ترموکوپل ها بعد از آن قرار می گیرند. خطی بودن توانایی استفاده از فقط یک مقاومت بازیابی را در کل محدوده اندازه گیری بدون تغییر دقت ممکن می سازد.ترموکوپل
ترموکوپل
گریدها و فروشترموکوپل اگزوز به چه صورت است ؟
فروش ترموکوپل اگزوز یا پراب اگزوز هم به صورت آزماشگاهی و هم به صورت صنعتی موجود میباشد. همچنین برای اطمینان از کالای ارسالی مطابق با نیاز مشتری ، بهتر است ابتدا با کارشناسان این شرکت تماس حاصل گردد.
ترموکوپل اگزوز این شرکت در گریدهای مختلف عرضه شده و با توجه به نیاز مشتری قابل ارائه است.
- ترموکوپل اگزوز
- ترموکوپل اگزوز توربین
- اگزوز ترموکوپل گازوییل
قیمت ترموکوپل اگزوز چقدر است ؟
قیمت اگزوز ترموکوپل و در کل بسیاری دیگر از محصولات این شرکت کاملا بستگی به این دارد که شما چه گرید و کیفیتی از این محصول را برای استفاده نیاز دارید.
محصولات این شرکت هم به صورت وارداتی، از کشورهای شناخته شده در این صنعت بوده و هم بصورت داخلی موجود میباشد که با توجه به کیفیتی که شما نیاز دارید ارسال می‌گردد.
لذا برای خرید ترموکوپل اگزوز بهتر است قبل از هرچیز کیفیت مورد نیاز خود را مشخص کنید.
ریسک خرید ترموکوپل اگزوز بی کیفیت چیست ؟
اگر در هنگام خرید اگزوز ترموکوپل EGT نسبت به خصوصیات و ویژگیهای لازم آنها آگاهی لازم را دارید و همچنین بر کاربرد هر کدام اشراف کامل دارید ریسکی در خرید شما وجود نخواهد داشت. از طرفی بی دقتی در انتخاب و استفاده از محصول بی کیفیت، منجر به هدر رفتن سرمایه شما شده و بازده کاری شما را پایین خواهد آورد.
ترموکوپل های اندازه گیری دمای گازهای اگزوز توسط ترموکوپل اگزوز سنجیده میشود که عناصر کلیدی در مدیریت مدرن موتور هستند.
حسگر های دمای گاز اگزوز معمولا ترموکوپل هایی هستند که با دماهای بسیار بالا سر و کار دارند. اغلب 800 درجه سانتیگراد یا بیش تر قابل دسترسی است.
برای اطلاعات بیشتر و خرید المنت نواری با بهترین قیمت کلیک کنید
ترموکوپل اگزوز چیست ؟
حسگر های ترموکوپل خروجی گاز عنصری کلیدی در مدیریت مدرن موتورهاست. اندازه گیری دمای گاز های خروجی از اگزوز نقش مهمی در الگوریتم های سیستم برای بهبود کارایی،کاهش آلایندگی و افزایش عمر موتور هستند.
محیط ارتعاش بالا، پاسخ سریع، مقاوم به خوردگی نیاز اولیه یک ترموکوپل گاز اگزوز این است که به اندازه کافی قوی باشد تا در یک محیطی که دارای ارتعاش زیادی است دوام آورد. بعد از آن می بایست به اندازه کافی کوچک باشد تا به سرعت پاسخ داده و دما را منتقل کند و همچنین جریان گازی را مختل نکند. ترموکوپل اگزوز به یک غلافی نیاز دارد تا از آن در برابر محصولات خورنده ی فرایند احتراق محافظت نماید.
انواع ترموکوپل اگزوز
- ترموکوپل های پایرو
- ترموکوپل اگزوز RTD
- ترمیستور
نکته درباره ی ترموکوپل ها :
ترموکوپل پایین ترین حساسیت را نسبت به محدوده دمایی دارند.ترمیزستورها حساسیت بسیار بالایی دارند.
ترموکوپل های پایین ترین سیگنال را دارند. و بعد از آن ها RTD و سپس ترمیزستورها تا دمای 200 تا 600 درجه سانتیگراد قرار دارند.
برای خرید و تعمیر انواع پکیج های ایران رادیاتور کلیک کنید
تعویض ترموکوپل آبگرمکن در المنت اریان
برای افزایش عمر مفید آبگرمکن ها لازم است که به طور مرتب نسبت به عملکرد قطعات آن نظارت داشته باشید.
بخش مهمی از این نظارت را سرویس کار آبگرمکن انجام میدهد اما خود شما نیز می‌توانید در صورت مشاهده هر گونه مشکل در پکیج،
به وجود ایرادی در قطعات آن پی برده و در صورت امکان برای تعمیر آن اقدام نمایید.
یکی از قطعات آبگرمکن دیواری که کاربرد بسیار مهمی دارد ترموکوپل است. در صورتی که ترموکوپل خراب شود به سرعت
باید برای تعویض آن اقدام نمایید اما نحوه انجام این کار اهمیت بسیار زیادی دارد و باید به شیوه ای درست و اصولی انجام شود.
در ادامه این مقاله به شما روش تعویض ترموکوپل آبگرمکن دیواری را خواهیم آموخت اما لازمه یادگیری آن آشنایی دقیق با قطعه ترموکوپل،
نحوه کار ترموکوپل و کاربرد های آن است.
ترموکوپل چیست؟
یکی از تجهیزاتی که برای اندازه گیری دما به کار می‌رود ترموکوپل است.
ترمو کوپل ها، اختلاف دمایی که بین دو نقطه وجود دارد را به ولتاژ تبدیل می‌کنند و از این روز میتوان گفت یک قطعه الکتریکی به شمار می‌روند.
این قطعات که جزو مولد های برقی محسوب میشوند در واقع از دو فلز تشکیل شده اند که جنسی متفاوت دارند.
برای آن که تولید برق صورت گیرد، محلی که این دو فلز با یک دیگر اتصال دارند را داغ می‌کنند و به این ترتیب بین دو سر آزاد فلز ها برق تولید میشود.
در واقع، عملکرد ترمو وپل آبگرمکن و ترموستات آبگرمکن بسیار مشابه با یک دیگر است.
نحوه کار ترموکوپل
برای آن که درباره تعویض ترموک وپل آبگرمکن دیواری بتوانید بهتر عمل کنید باید با طرز کا این قطعه بیشتر آشنا شوید. برقی که توسط ترموکوپل ها تولید میشود بسیار کم است.
اگر به محلی که دو فلز غیر هم جنس با یک دیگر اتصال دارند حرارت بدهیم، بین دو سر آزاد آن اختلاف پتانسیلی ایجاد میشود که در واقع، تحت تاثیر میزان حرارت محل اتصال است.
یعنی هر چه حرارت بیش تر باشد اختلاف پتانسیل نیز بیش تر است. تعویض ترموکوپل آبگرمکن در المنت اریان
در واقع میتوان درجه حرارتی که به محل اتصال دو فلز داده شده است را با محاسبه اختلاف پتانسیل و میزان ولتاژ خروجی محاسبه نمود.
یکی از مهم ترین کاربرد های ترمو کوپل ها در صنعت، در لوازم گازسوز است و از آن برای ایمن کردن تجهیزات گازسوز استفاده میشود.
اگر شعله قطع شود و گاز همچنان انتشار یابد، در صورت عدم وجود ترموکوپل امکان بروز انفجار و یا آتش سوزی بسیار بالا است.
اما در صورتی که این قطعه در آبگرمکن وجود داشته باشد، وقتی شعله خاموش میشود گاز نیز قطع می‌گردد و بنابراین این خطر که گاز همچنان انتشار یابد وجود نخواهد داشت.
نحوه تست ترموکوپل آبگرمکن دیواری بوتان
یکی از اولین راه های تشخیص سلامت ترمو کوپل آبگرمکن دیواری بوتان، بررسی ظاهر آن است. تعویض ترم وکوپل آبگرمکن در المنت اریان
بررسی محل اتصال دو فلزی که تشکیل دهنده ترموکوپل هستند می‌تواند تا حد خوبی اطلاعاتی درباره سلامت آن در اختیار ما قرار دهند.
به این صورت که اگر این دو فلز از یک دیگر جدا شده باشند احتمال بسیار بالایی وجود دارد که ترمو کوپل خراب شده باشد.
اما در قسمت دیگر ترمو کوپل که در واقع دو سر آزاد فلزات غیر هم جنس قرار دارد، باید شاهد واشری باشیم که عایق است و این فلزات را از یک دیگر جدا کرده است.تعویض ترموکوپل آبگرمکن در المنت اریان
اگر سر فلز درونی مشکلی پیدا کرده باشد و یا واشر خراب باشد باید به فکر تعمیر ترمو کوپل باشید. تعویض ترمو کوپل آبگرمکن در المنت اریان
اما اگر بخواهیم تست سالم بودن ترموکوپل و بویین را به طور کامل انجام دهیم بهترین راه این است که سر آن را چیزی در حدود نیم ساعت حرارت دهیم و بعد قسمت انتهایی آن را با سیم به یک بلندگو وصل کنیم.تعویض ترموکوپل آبگرمکن در المنت اریان
اگر ترموکوپل سالم باشد، یک صدای بسیار ضعیف به خاطر جریان الکتریکی از آن بلند میشود. تعویض ترم وکوپل آبگرمکن در المنت اریان
برای تست بویین می‌توانید آن را به یک باتری یک و نیم ولتی متصل کنید و هسته آن را به داخل فشار دهید. بویین سالم، با برداشتن انگشت به همان حال می‌ماند.
چگونه از سالم بودن ترموکوپل مطمئن شویم؟
چگونه از سالم بودن ترمو کوپل مطمئن شویم؟
چگونه از سالم بودن ترمو کوپل و بوبین مطمئن شویم؟
ترمو کوپل و بوبین دو وسیله ضروری هستند که هنگام فشار دادن دکمه بخاری و نگه داشتن آن به مدت بیست ثانیه
شمعک بخاری را روشن می کنند. برای روشن کردن بخاری مسلما روی درب بخاری مشاهده کرده اید که باید دکمه را به مدت
20 ثانیه فشار دهید تا جرقه ایجاد شود و شمعک بخاری روشن شود. وظیفه روشن شدن شمعک بخاری بر عهده ترمو کوپل و بوبین است
که با اتصال دو فلز هم جنس به همدیگر و گرم کردن محل اتصال شمعک را روشن می کنند. در صورت روشن نشدن شمعک بخاری و
آبگرمکن دیواری اولین عامل خرابی ترمو کوپل و بوبین است که بهتر است از سالم بودن ترمو کوپل و بوبین مطمئن شوید سپس به قسمت های
دیگر بخاری بپردازید.چگونه از سالم بودن ترمو کوپل مطمئن شویم؟
سالم بودن ترمو کوپل و بوبین نشان از جرقه زدن دو فلز هم جنس و روشن شدن شمعک بخاری و به موجب آن روشن شدن بخاری دارد.
چگونه از سالم بودن ترمو کوپل مطمئن شویم؟
ترموکوپل چیست و چگونه کار می کند؟
ترمو کوپل یک مولد برقی است که با اتصال دو فلز هم جنس به یکدیگر و گرم نگه داشتن آن موجب ایجاد جرقه و روشن شدن بخاری می شود.
طرف دیگر ترمو کوپل بوبین وجود دارد که جریان مغناطیسی را ایجاد می کند.چگونه از سالم بودن ترموک وپل مطمئن شویم؟
نحوه روشن شدن شمعک بخاری و آبگرمکن دیواری
هر زمان که جریان ترموالکتریک قطع شود خاصیت مغناطیسی بوبین نیز از بین می‌رود و گاز بسته میشود. از این رو شما برای جرقه زدن
و روشن شدن ترمو کوپل ابتدا باید 20 ثانیه دکمه را نگه دارید تا ترمو کوپل گرم شده و برق مورد نیاز برای راه اندازی بوبین تولید و مسیر گاز باز
و در انتها شمعک بخاری روشن شود.چگونه از سالم بودن ترمو کوپل مطمئن شویم؟
در بسیاری از موارد ترمو کوپل به عنوان ابزاری برای سنجش درجه حرارت کوره بکار برده می شود. ترمو کوپل از هر ۱۰۰ درجه حرارت ۵ میلی‌ولت
برق تولید میشود. کل لوازم گازسوز برای افزایش ایمنی نیاز به ترمو کوپل دارند. ترم وکوپل از تجمع گاز در زمان قطعی و همچنین بروز مشکلاتی
نظیر آتش‌سوزی یا انفجار جلوگیری می‌کند و حتی در مورد اجاق گازها سیستمی دارند در زمان سر رفتن غذا یا خاموش شدن شعله، گاز نیز قطع
میشود و از انتشار گاز جلوگیری می‌کند.چگونه از سالم بودن ترمو کوپل مطمئن شویم؟
تست سالم بودن ترمو کوپل
✳️نگاه کردن به ظاهر ترمو کوپل
با نگاه کردن به ترموکوپل می توانید از سالم بودن یا نبودن محل اتصال دو فلز مطلع شوید. در صورت سوختن یا جدا شدن دو سر
فلز احتمال خرابی ترموکوپل وجود دارد. اگر سر فلز درونی ترموکوپل جدا شود و واشر آسیب ببیند نیز دستگاه نمی‌تواند به درستی عمل کند.
چگونه از سالم بودن ترموکوپل مطمئن شویم؟
✳️اتصال انتهای ترمو کوپل به بوبین
در این روش می توانید از بوبین برای تست سالم بودن ترموکوپل استفاده کنید.
- 🔸انتهای ترموکوپل را به بوبین وصل کنید.
- 🔸سر ترموکوپل را حرارت دهید.
- 🔸هسته بوبین را برای ۲۰ تا ۳۰ ثانیه به داخل فشار دهید و بعد از آن رها کنید.
- 🔸هسته باید به اصلاح در حالت جذب و در همان‌جا بماند و در این شرایط متوجه می‌شوید که ترموکوپل سالم است و به درستی عمل می‌کند.
✳️حرارت دادن سر ترمو کوپل
- 🔸حدود ۲۰ تا ۳۰ ثانیه سر ترموکوپل را حرارت دهید و بعد بلافاصله آن را به وسیله دو عدد سیم رابط به یک بلندگو وصل کنید.
- 🔸در صورت سالم بودن ترموکوپل، صدایی ضعیف مثل صدای تق از آن شنیده خواهد شد که نشان میدهد جریان الکتریکی در ترموکوپل شما وجود دارد.چگونه از سالم بودن ترموکوپل مطمئن شویم؟
✳️نحوه تست سالم بودن بوبین
برای تست کردن بوبین نیز آن را به یک ترموکوپل وصل کنید یا می‌توانید با اتصال آن به یک باتری 1.5 ولتی هسته را به داخل فشار دهید و
بعد از برداشتن دست ببینید که حالت آن حفظ میشود یا خیر. در صورت حفظ شدن این حالت باید بدانید که بوبین به درستی عمل می‌کند و مشکلی ندارد.
چگونه از سالم بودن ترموکوپل مطمئن شویم
ترموکوپل
ترموکوپل چیست؟
ترموکوپل ها متداول ترین تجهیز جهت اندازه گیرهای الکتریکی دما در صنعت هستند. مکانیزم thermocouple براساس پدیده سی بک (Seebeck) که اختلاف دما بین دو نقطه را به ولتاژ تبدیل می کنند. در تعریف کلی تر از ترموکوبل می توان گفت که : ترمو کوپل سنسوری است که دما را اندازه گیری می کند.که از دو فلز تشکیل شده و این دو فلز متفاوت در انتها به هم وصل می شوند.
هنگامی که اتصال دو فلز گرم می شود یا خنک می شود ، یک ولتاژ ایجاد می شود که می تواند با درجه حرارت تناسب ایجاد کند. ترموکوپل یک سنسور دما ساده ، مقاوم و مقرون به صرفه است که در طیف گسترده ای از فرآیندهای اندازه گیری دما مورد استفاده قرار می گیرد.
تر موکوپل ها به دلیل قابلیت سنسور دما به عنوان سنسورهای دما به طور کلی در طیف وسیعی از کاربردها مورد استفاده قرار می گیرند – از یک ترموکوپ ل صنعتی با استفاده از یک ترم وکوپل معمولی که در تاسیسات برق و لوازم معمولی یافت می شود.
با توجه به طیف گسترده ای از مدل ها و مشخصات فنی آنها ، درک ساختار اساسی آن ، نحوه عملکرد آن ، دامنه های آن برای تعیین بهتر نوع و ماده مناسب ترم وکوپل برای کاربرد شما بسیار مهم است.
ترم وکوپل ها در سبک های مختلفی مانند پروب های ترمو کوپل ، پروب های ترم وکوپل با اتصالات ، پروب های ت رموکوپل مفصل انتقال ، ترموک وپل های مادون قرمز ، ترموکوپل های سیم برهنه یا حتی سیم ترمو کوپل ساخته می شوند.
ترموکوپل ها معمولاً در طیف گسترده ای از کاربردها مورد استفاده قرار می گیرند. با توجه به طیف گسترده ای از مدل ها و مشخصات فنی آنها ، اما درک ساختار اساسی ، کارایی و دامنه آن برای تعیین بهتر نوع ترموکوپل مناسب و مواد ترموکوپل مناسب برای کاربرد بسیار مهم است.
عناصر طراحی ترموکوپل مشترک چیست؟
سنسورهای ترموک وپل از سیم هایی تشکیل شده اند که معمولاً ترموالمانت ها ، عایق کاری ، غلاف ، مهر و موم انتهایی و وسیله اتصال (سیم های فرمت ، اتصالات و غیره) نامیده می شوند. سیم ها از یک طرف به هم وصل می شوند تا اتصال “اندازه گیری” یا “گرم” را تشکیل دهند. این سنسور باید به یک دستگاه نمایشگر یا دستگاه دیجیتال وصل شود که تغییرات دمایی را نمایش دهد.
دامنه ولتاژ ترموکوپل چیست؟
خروجی ترموکوپل بستگی به نوع ترمو کوپل موجود در آن دارد. دسته های ترموکوپل معمولی شامل انواع J ، K ، T ، E و N هستند که به آنها ترموکوپل های “Base Metal” ، انواع R ، S و B که به آنها گفته می شود ترموکوپل های “Noble Metal” و انواع C و D ” ترموکوپل های فلزی نسوز ” نامیده می شود. در زیر به صورت کامل توضیح داده شده است.ترمو کوپل
ویژگی های خروجی در مقابل دما برای هر نوع در دو استاندارد تعریف شده است: ANSI / ASTM E230 و IEC 60584
از آنجا که یک ترموک وپل در محدوده دمایی وسیع اندازه گیری می کند و می تواند نسبتاً ناهموار باشد ، ترمو کوپل ها اغلب در صنعت استفاده می شوند. از معیارهای زیر در انتخاب ترمو کوپل استفاده می شود:ترمو کوپل
– محدوده دما
– مقاومت شیمیایی مواد ترمو کوپل یا غلاف
– مقاومت در برابر سایش و لرزش
– الزامات نصب (ممکن است نیاز باشد با تجهیزات موجود سازگار باشد ؛ سوراخ های موجود ممکن است قطر پروب را تعیین کند)
زمان پاسخ یک ترموکوپل چقدر است؟
زمان مورد نیاز یک سنسور برای رسیدن به 63.2٪ تغییر مرحله دما در یک مجموعه از شرایط مشخص تعریف شده است. پنج ثابت زمان لازم است تا سنسور به 100٪ مقدار تغییر مرحله نزدیک شود. ترم وکوپل محل اتصال در معرض سریعترین پاسخ را ارائه می دهد. همچنین هرچه قطر غلاف پروب کوچکتر باشد ،
واکنش سریعتر خواهد بود اما حداکثر دما ممکن است پایین تر باشد. با این حال ، آگاه باشید که گاهی اوقات غلاف پراب نمی تواند در برابر دمای کامل نوع ترموکو پل مقاومت کند. درباره زمان پاسخ ترمو کوپل بیشتر بدانید.ترمو کوپل
چگونه نوع محل اتصال پراب را انتخاب کنید؟
پراب ترموکوپلی برش خورده با یکی از سه نوع اتصال وجود دارد: زمینی ، بی پایه یا در معرض. در نوک یک پراب اتصالی زمینی ، سیم های ترمو کوپل از لحاظ جسمی به قسمت داخلی دیواره پراب وصل می شوند. این امر باعث انتقال حرارت از خارج ، از طریق دیواره پراب به محل اتصال ترمو کوپل می شود. در یک پراب بی اساس ، اتصال تر موکوپل از دیواره پراب جدا می شود. زمان پاسخ آهسته تر از سبک پایه است .ترمو کوپل
مزایای ترموکوپل:
از مزایای آن ها می توان به سادگی، قیمت مناسب، استحکام و دوام بالا جهت مصارف صنعتی و دقت مناسب اشاره کرد. محدوده اندازه گیری دما توسط ترمو کوپل ها وسیع بوده و در شرایط محیطی متفاوت قابل استفاده می باشند. ترمو کوپل ها دارای سرعت پاسخ دهی خوبی بدلیل ثابت زمانی کوچک می باشند.
از معایب ترم وکوپل ها، غیر خطی بودن، تماسی بودن (در معرض اغتشاش و شوک و …)، دقت متوسط را می توان نام برد. جهت استفاده ترمو کوپل در مکان هایی که لرزش یا ضربه وجود دارد برای محافظت از سنسور از روکشی بنام ترموول یا غلاف استفاده می شود که باعث کاهش سرعت پاسخگویی می شود.ترموک وپل
انواع ترموکوپل:
ساختمان ترموک وپل ها با استفاده از اتصال یک فلز و آلیاژ تولید می شوند و با همین مکانیزم ساده قادر به اندازه گیری دما به راحتی در رنج وسیعی از 270- تا حدود 1800 درجه می باشند. ترم وکوپل ها انواع مختلفی دارند که طبق جنس فلز و آلیاژ آن به شش دسته ذیل تقسیم می شوند.ترم وکوپل
1. ترموکوپل نوع K :
1. ترموکوپل نوع K :این ترم وکوپل از سیم فلزی Ni-Cr (به نام تجاری کرومل Chromel ) و Ni-Al (به نام تجاری آلومل Alumel) ساخته می شود. این ترموکوپل ارزان قیمت است و یکی از پرکاربردترین و متداولترین نوع ترموکوپ ل ها می باشد. رنج عملکرد دمایی آن بین −250 °C و1300 °C (این رنج مطلق نیست و بسته به سازنده و نوع ظاهری آن متفاوت خواهد بود
بطور مثال ترمو کوپل های سیمی شکل نوع K رنج 40- تا 250 درجه می باشد و نوع میله ای آن قادر به اندازه گیری تا محدوده 1300 درجه هستند). حساسیت ترم وکوپل تیپ K تقریبا 41 µV/°C است و معمولا در دماهای بالا مورد استفاده قرار می گیرد. ترمو کوپل نوع K بخاطر استفاده از مس خاصیت ضد اکسیداسیون دارد لذا در کوره ها که اکسیداسیون رخ می دهد مناسب است.ترمو کوپل
2. ترموکوپل نوع J :
این ترموکوپل از فلز آهن ( Fe ) و آلیاژهای مس- نیکل Cu-Ni (کنستانتان Constantan ) ساخته می شود. رنج دمایی این ترموکوپل بین -180°C و 800°C است. به دلیل احتمال اکسید شدن آهن این ترموکوپل، در صنایع قالب ریزی پلاستیک استفاده می شود. حساسیت ترموکوپل نوع J ، به اندازه ی 51 µV/°Cاست.
در ترموکوپل نوع J به علت وجود آهن در مکانهایی که امکان اکسیداسیون وجود دارد بهتر است استفاده نشود.ترمو کوپل
3. ترموکوپل نوع E:
این ترموکوپل با استفاده از فلزات Ni-Cr (کرومل) و Cu-Ni (کنستانتانConstantan ) ساخته می شود. رنج عملکرد دمایی آن، بین −40 °C و 900°C است. این ترموکوپل با 62 µV/°C بیشترین حساسیت را دارد و می توان از آن در کاربردهای خلاء و مواردی که سنسور در آن حفاظت نشده، استفاده کرد.ترموک وپل
4. ترموکوپل نوع T :
این ترموکوپل از مس Cu و آلیاژ Cu-Ni (کنستانتان Constantan) ساخته می-شود. رنج عملکرد دمایی این نوع ترموکوپل، بین −250 °C و 400°C است. این ترموکوپل نسبتا ارزان و برای کاربردهای با دمای پایین مناسب است و در برابر رطوبت مقاوم است. حساسیت این ترموکوپل، 46 µV/°C است. ترموکوپل نوع T در صنعت به دلایل زیر بیشتر مورد استفاده می گیرد :ترمو کوپل
نسبت به تمام انواع ترموک وپل خطی تر است
رنج درجه حرارت مناسبی دارد
همچنین از حساسیت خوبی برخوردار است
5. ترموکوپل نوع N :
این ترموکوپل از فلزهای Ni-Cr-Si (به نام تجاری نیکروسیل) و Ni-Si-Mg (به نام تجاری نیسیل Nisil) ساخته می شود. محدوده دمائی آن بین -270°C و +1300 °C است. حساسیت این ترموکوپل، 30 µV/°C است و معمولا در دماهای بالا مورد استفاده قرار می گیرد. همچنین تحمل این سنسور در برابر اکسید شدن در دماهای بالا بهتر نوع K می باشد.ترمو کوپل
المنت سرامیکی چیست؟
6. ترموکوپل نوع R، S و B :
این ترموکوپل ها با استفاده از Pt-Rh (پلاتین – رادیوم) با ترکیبات مختلف ساخته می شود (تفاوت این سه نوع در میزان پلاتین آنهاست). قیمت آن¬ها بالا و حساسیت آن بسیار کم و در حدود10 µV/°C و محدوده دمایی آن تقریبا -50 °C و +1750 °C است. انواع این ترموکوپل ها در اندازه گیری با دمای بالا بطور مثال در صنعت شیشه و فولاد به کار می روند.ترمو کوپل
کمی درباره ما
درباره شرکت المنت آرین بیشتر بدانید
با بیش از 10 سال فعالیت در امر تولید و پخش انواع المنت و لوازم حرارتی و همچنین تجربه همکاری با شرکت ها و کارخانجات گوناگون در سراسر کشور عزیزمان افتخار این را دارد که خدمات ذیل را باکیفیت و استاندارد بین المللی ارایه نماید.ترمو کوپل
المنت آرین در زمینه تولید انواع المنت های صنعتی و حرارتی و برودتی المنت های فلنج دار میله ای فشنگی حلقه ای سرامیکی ضد اسید و تیتانیوم و…
المنت سرامیکی ,المنت فلنج دار,المنت تسمه ای,المنت میله ای,ترمو کوپل,المنت
المنت سرامیکی ,المنت فلنج دار,المنت تسمه ای,المنت میله ای,ترم وکوپل,المنت
المنت سرامیکی ,المنت فلنج دار,المنت تسمه ای,المنت میله ای,ترمو کوپل,المنت
ترموکوپل
ترموکوپل نوع j همانند ترموکوپل نوع k از محصولات پرکاربرد صنعت می‌باشند. این نوع ترموک وپل‌‌ها رنج دمایی کمتری نسبت به ترمو کوپل‌های نوع k تحمل کرده ولی در رنج دمایی پایین دقت بالاتر و در دماهای بالا طول عمر پایین‌تری دارند.ترمو کوپل
ترموکوپل نوع j دقت و قابلیت اطمینان بالایی دارد. این ترمو کوپل‌ها علاوه بر توانایی اندازه‌گیری دماهای منفی، قابلیت اندازه‌گیری دما تا 760 درجه سانتیگراد را نیز دارند. این محصول برای محیط‌هایی اکسید کننده نیز مناسب است.ترمو کوپل
ترموکوپل نوع j حساسیت بیشتری نسبت به ترمو کوپل نوع k دارد. استفاده از این نوع ترمو کوپل در محیط‌های اکسیدی و محیط‌هایی که اکسیژن پایینی دارند مناسب‌تر است. لذا در این شرایط برای داشتن دقتی مطلوب‌تر بهتر است از این نوع ترمو کوپل استفاده شود.ترمو کوپل
علاوه‌براین برای داشتن دقتی بالاتر در پروژه بهتر است از ترمو کوپل‌هایی با یک استاندارد استفاده نمود تا نتایج دقیق‌تری حاصل شود.ترمو کوپل
مزایا و معایب ترموکوپل نوع j چیست؟
مزایا و معایب این محصول را میتوان به طور کلی در موارد زیر خلاصه کرد:ترمو کوپل
مزایا:
- توانایی استفاده در محیط‌های مختلف
- پایداری بالا در دماهای متوسط
- توانایی اندازه‌گیری دماهای منفی
- حساسیت بالا به نسبت باقی ترمو کوپل‌ها در دماهای متوسط
معایب:
- عدم استفاده مداوم در دماهای بالا
- رنج دمایی پایین‌تر به نسبت باقی ترمو کوپل‌ها
رنج اندازه‌گیری دما توسط ترموکوپل نوع j چقدر است؟
عامل اصلی تعیین کننده رنج دمایی ترمو کوپل، جنس سیم‌هایی است که در آنها استفاده میشود. سیم‌های بکار رفته در ترموکوپل نوع j ضعیف‌تر از سیم‌های ترمو کوپل‌های دما بالا است، در نتیجه رنج کمتری را پوشش میدهد.
ترمو کوپل‌های نوع j حساسیت بالاتری به نسبت ترمو کوپل‌های هم رده خود دارند و برای کارهایی با دقت بالاتر پیشنهاد میشوند.ترمو کوپل
این ترموکوپل‌ها توانایی اندازه‌گیری دما از 180- سانتیگراد (به صورت موقت) تا 760 سانتیگراد (به صورت دائم و پایدار) را دارند. (حدودا از 340- تا 1400 درجه فارنهایت)
کاربرد ترموکوپل نوع j در کجاست؟
حساسیت بالای ترموکوپل نوع j، این امتیاز را به شما میدهد تا بتوانید از آن در محل‌هایی که زمان برای شما مهم است استفاده کنید (پروسه‌های داغ نظیر تولید پلاستیک و رزین).
ترموکوپل نوع j یکی از ترمو کوپل‌های محبوبی است که به وسیله آن میتوان دما را بطور غیر مستفیم اندازه‌گیری و بطور پیوسته مانیتور کرد (مانیتور کردن دما در محل‌های وکیوم شده).
این ترمو کوپل جهت استفاده در محیط‌های اکسیدی زیاد مناسب نمی‌باشد. همچنین در محیط‌های مرطوب یا دما پایین برای استفاده مداوم توصیه نمی‌شود.ترمو کوپل
چگونگی اندازه‌گیری دما با ترموکوپل نوع j:
این محصول می‌تواند دما را به‌‌همراه یک ولت‌متر ساده اندازه‌گیری کند. بدین منظور می‌بایست ولتاژ خروجی بدست آمده را به دمای متناظر تبدیل نمود. برای ثبت داده‌ها میتوان ترمو کوپل را به یک سیستم داده‌برداری متصل کرد و داده‌ها را درون آن ذخیره نمود.ترمو کوپل
خطا و تلورانس ترموکوپل نوع j چقدر است؟
ترموکوپل نوع j خطا و تلورانس کمتری به نسبت ترمو کوپل‌های هم رده خود دارد. این ویژگی باعث شده تا با اطمینان بیشتری داده‌برداری‌ها صورت گیرند.ترمو کوپل
خطای بوجود آمده در ترمو کوپل‌ها از دو موضوع سرچشمه میگیرد:
- جنس و ناخالصی موجود در ترمو کوپل
- خطی سازی صورت گرفته برای دماهای نظیر هر emf
از آنجایی که نمودار خطی سازی شده این محصول بهتر از ترمو کوپل‌های هم رده خود است، لذا میتوان نتایج بدست آمده توسط این ترمو کوپل را با اطمینان بالاتری پذیرفت.
بطور کلی، خطای این نوع ترم وکوپل 2 درجه بوده و تلورانس کلی آن حدوداً 0.7 میباشد. در مقایسه با ترمو کوپل نوع k بهتر بوده ولی در مقایسه با ترمو کوپل‌های نوع s , r خطای بیشتری دارند.ترمو کوپل
از ریسک‌های خرید ترموکوپل بی‌کیفیت مطلعید؟
اگر در هنگام خرید ترموک وپل نسبت به خصوصیات و ویژگیهای آنها آگاهی لازم را دارید؛ و همچنین بر کاربرد انواع مختلف آن اشراف کامل دارید ریسکی در خرید شما وجود نخواهد داشت. از طرفی بی‌دقتی در انتخاب و استفاده از ترمو کوپل بی‌کیفیت، منجر به هدر رفتن سرمایه شما شده و دقت اندازه‌گیری شما را به شدت پایین خواهد آورد.ترمو کوپل
کمی درباره ما
درباره شرکت المنت آرین بیشتر بدانید
با بیش از 10 سال فعالیت در امر تولید و پخش انواع المنت و لوازم حرارتی و همچنین تجربه همکاری با شرکت ها و کارخانجات گوناگون در سراسر کشور عزیزمان افتخار این را دارد که خدمات ذیل را باکیفیت و استاندارد بین المللی ارایه نماید.
المنت آرین در زمینه تولید انواع المنت های صنعتی و حرارتی و برودتی المنت های فلنج دار میله ای فشنگی حلقه ای سرامیکی ضد اسید و تیتانیوم و…ترموکوپل
المنت سرامیکی ,المنت فلنج دار,المنت تسمه ای,المنت میله ای,ترموکوپل,المنت
بدون دیدگاه
