نصب و راه اندازی ترموستات هانیول مدل T6861

1-سیم ها را از درون سوراخ بکشید. ترمینال های پیچی را شل کنید. سیم ها را در بلاک ترمینال قرار دهید و بعد پیچ ها را مجددا سفت کنید.ترموکوپل

2-جعبه نیرو را در جعبه تقسیم قرار دهید.

نصب پوشش پشتی

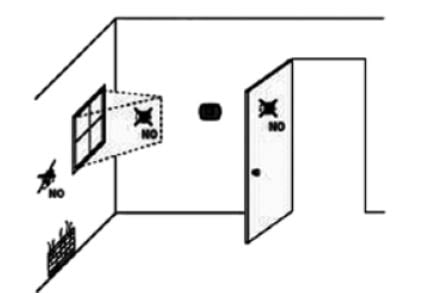

ترموستات را حدود 5 فوت (1.5 متر) بالاتر از کف در جایی با گردش هوای خوب و دمای متوسط نصب کنید.

ترموستات را در جایی نصب نکنید که امکان روی دادن موارد زیر برای آن وجود داشته باشد:

– نقاط کور پشت درب ها یا در گوشه ها

– هوای گرم یا سرد ناشی از کانال ها

– آفتاب یا حرارت تابشی ناشی از سایر وسایل

– لوله ها یا دودکش پنهان

– محل های بدون سرمایش/گرمایش مانده مثل دیواری خارجی پشت ترموستات

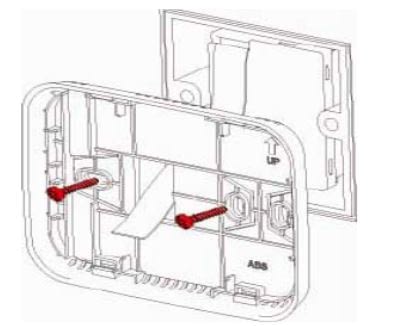

1-پوشش پشتی را روی جعبه تقسیم قرار دهید، پیچ ها را سر جای خود قرار داده و سفت کنید.ترموکوپل

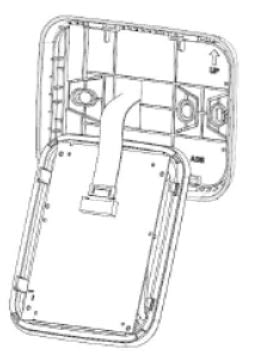

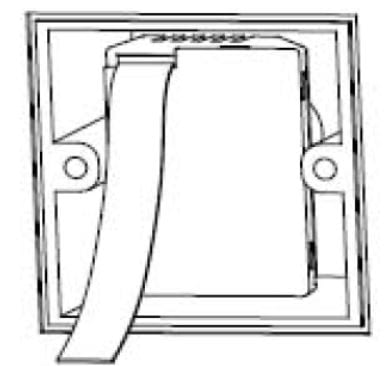

2-کابل را در کانکتور روی تخته مدار ترموستات قرار دهید.ترموکوپل

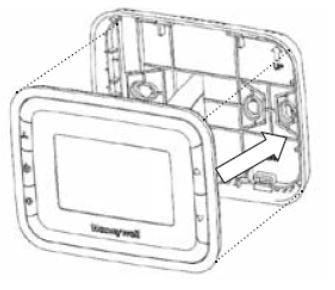

3- 4 زبانه روی پوشش پشتی را با شکاف های مربوط به خود در پشت ترموستات همراستا کنید و بعد آن فشار دهید تا این که ترموستات جا بیفتد.ترموکوپل

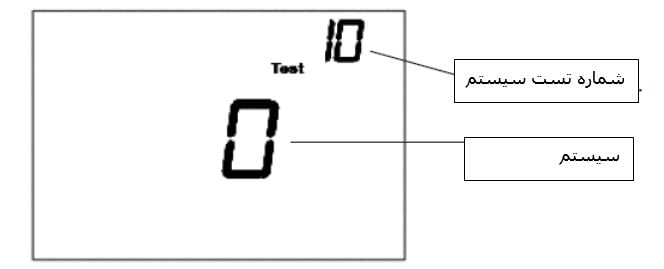

تست سیستم نصب کننده

بعد از تکمیل نصب بالا، دکمه را دوباره فشار دهید تا تست سیستم آغاز شود. از رویه زیر پیروی کنید تا سیستم فن، و سرمایش و گرمایش تست شود.ترموکوپل

دکمه های بالا و پایین را فشار داده و 3 ثانیه نگه دارید تا وارد حالت تست شوید.

دکمه بالا یا پایین را فشار دهید تا وضعیت سیستم را تغییر دهید.

دکمه  را فشار دهید تا به شماره تست بعدی بروید.

دکمه بالا و پایین را فشار داده و نگه دارید تا تست سیستم در هر زمانی پایان یابد.ترموکوپل

وضعیت سیستم تست

10 گرمایش: 0 گرمایش غیرفعال

1 گرمایش فعال

30 سرمایش: 0 سرمایش غیرفعال

1 سرمایش فعال

40 فن        : 0 فن غیرفعال

1 سرعت کم فن فعال

2 سرعت متوسط فن فعال

3 سرعت بالای فن فعال

70 اطلاعات ترموستات (تنها برای رجوع)

71 تعداد بازبینی نرم افزاری (عمده)

72 تعداد بازبینی نرم افزاری (جزئی)

73 کد شناسایی چیدمان (عمده)

74 کد شناسایی چیدمان (جزئی)

75 کد تاریخ چیدمان تولید (هفته)

76 کد تاریخ چیدمان تولید (سال)

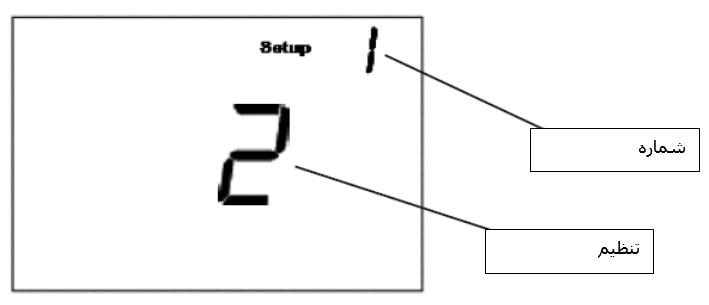

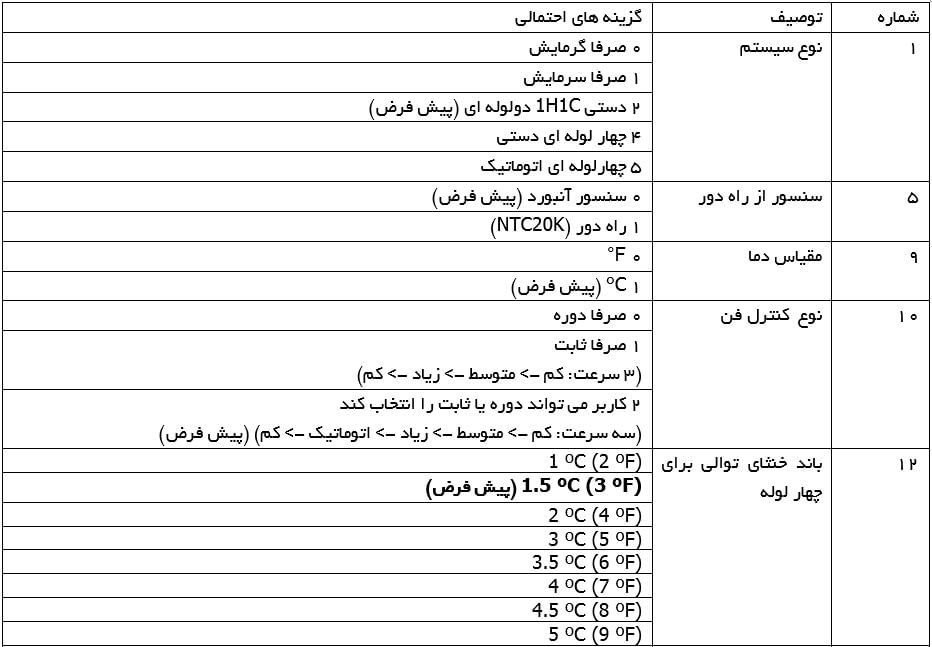

تنظیم نصب (ISU)

دکمه بالا و  را همزمان برای 3 ثانیه فشار دهید تا وارد ISU در زیر شوید:ترموکوپل

دکمه بالا یا پایین را فشار دهید تا تنظیمات را تغییر دهید.

را فشار دهید تا به عملکرد بعدی بروید.

دکمه بالا و  را فشار داده و 3 ثانیه نگه دارید تا خارج شده و تنظیمات ذخیره شود.

جدول اطلاعات برای کمک به حل مشکلات احتمالی

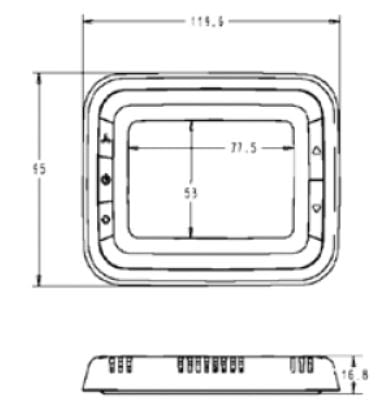

ابعاد ترموستات هانیول t6861

ابعاد افقی ترموستات هانیول t6861

ابعاد عمودی ترموستات هانیول t6861

معرفی و کاربرد ترموستات HONEYWELL T6861

ترموستات های دیجیتال T6861 برای کاربرد فن 3 سرعتی و دریچه ها در سیستم کوئل فن طراحی شده اند که شامل موارد زیر میباشد:ترموکوپل

• تبدیل صرفا سرمایش/صرفا گرمایش/دستی 2 لوله ای و تبدیل اتوماتیک یا دستی 4 لوله ای
• حالت تهویه
• کنترل فن 3 سرعتی اتوماتیک یا دستی
• کنترل دریچه آب
• سرعت فن را می توان روی حالت کنترل 3 سرعتی دستی یا اتوماتیک قرار داد.
• در حالت تهویه، فن تنها از کنترل سرعت دستی پشتیبانی می کند.

ویژگی های ترموستات هانیول مدل  T6861  :

1. طراحی ظاهر بسیار مدرن، مناسب برای دفاتر اداری، هتل و ساختمان های مسکونی
2. مدل افقی و عمودی موجود برای انواع کاربردها
3. طراحی باریک، نصب مستقیم در جعبه اندازه 86
4. نور زمینه شیک و زیبای آبی/سبز با حلقه رنگ آبی/سبز
5. ادغام 2لوله ای/4لوله ای در یک واحد با چیدمان آسان
6. نمایشگر ال.سی.دی بزرگ به زبان انگلیسی به همراه آیکون ها
7. نصب ساده و راحت
8. عملکرد خاموش/روشن زمان
9. قابلیت انتخاب دمای اتاق یا نمایش نقطه مبنا
10. انتخاب سرعت فن اتوماتیک و دستی
11. سنسور تعیین دما از راه دور
12. فعال سازی حالت صرفه جویی انرژی با فشردن دکمه ی تماس خشک (کلیدکارت)
13. عملکرد دور در ساعت (CPH)
14. تنظیم دمای اتاق
15. تعیین واحد دما بر اساس سانتی گراد یا فارنهایت
16. حفظ تنظیمات کاربر حتی در صورت قطعی برق
17. عملکرد حفاظت در برابر انجماد
18. کلیدهای قفل یا بازگشایی یا بخشی از کلیدها در قسمت نصب
19. محدودیت نقطه مبنا گرما و سرمای برای صرفه جویی در انرژی

توجه: مدل های افقی به عنوان نمونه برای تصاویر نمایش، کارکرد و نصب در بخش های زیر استفاده شده اند.

عملکرد مدل T6861

کنترل دریچه: ترموستات دمای اتاق را از طریق سنسور ادغام شده خود یا سنسور دمای خارجی به دست می آورد و نقطه مبنا را با ارائه دستورات کنترل خاموش/روشن دریچه، حفظ می کند.

عملکرد فن

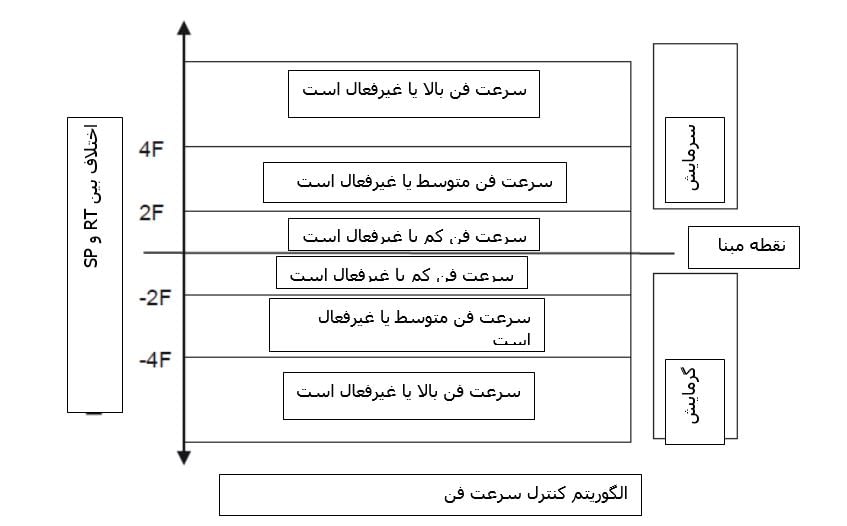

عملکرد سه سرعتی فن را می توان در حالت اتوماتیک یا دستی قرار داد. در حالت دستی، فن از طریق خروجی Gh، Gm و Gl روی سرعت انتخاب شده قرار می گیرد در حالی که در حالت اتوماتیک، سرعت فن به تفاوت بین دمای اتاق و نقطه مبنا بستگی دارد. وقتی دمای اتاق به نقطه مبنا می رسد، دریچه بسته خواهد شد و در همین حین، فن نیز بسته خواهد گشت.ترموکوپل

کاربرد چهارلوله ای

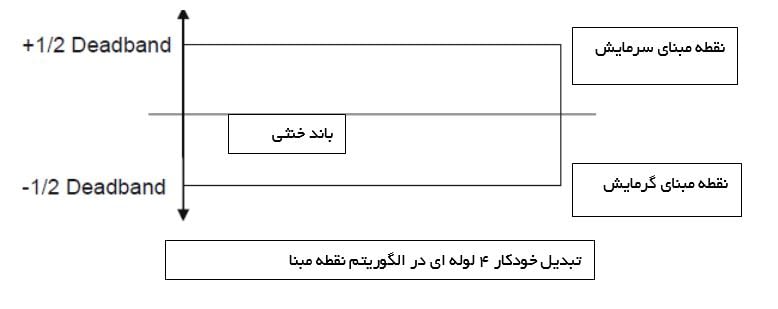

سیستم دارای یک باند خنثی تعیین شده به صورت ISU بین نقاط مبنای گرمایش و سرمایش برای تبدیل اتوماتیک (ACO) ترموستات خواهد بود. در حالی که نقاط مبنای گرمایش و سرمایش باند خنثی را مشخص می کنند.

در صورتی که اختلاف بین نقاط مبنای گرمایش و سرمایش کمتر از باند خنثی تعیین شده براساس ISU باشد، آنگاه باند خنثی تعیین شده به ISU، اعمال می گردد. در زمان تنظیم نقطه مبنا، اختلاف ها به واسطه جابجا کردن نقطه مبنای گرمایش به خارج از حیطه نقطه مبنای سرمایش حل خواهد شد (نقطه مبنای گرمایش=نقطه مبنای سرمایش – باند خنثی تعیین شده با ISU). در زمان تنظیم نقطه مبنای گرمایش، اختلاف ها با جابجا کردن نقطه مبنای سرمایش به خارج از حیطه نقطه مبنای گرمایش حل خواهد شد (نقطه مبنای سرمایش=نقطه مبنای گرمایش + باند خنثی تعیین شده با ISU). محدوده گرمایش و سرمایش، نقطه مبنای گرمایش حداکثری و نقطه مبنای سرمایش حداقلی را تعیین خواهد نمود.ترموکوپل

آخرین حالت کنترل سیستم مورد استفاده، حالت ACO را در زمان حضور در باند خنثی مشخص خواهد کرد.

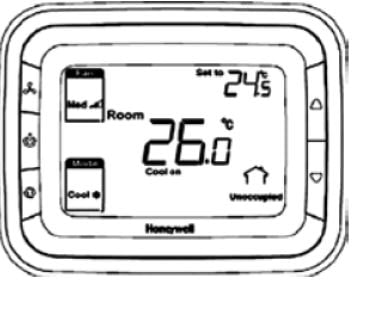

نمایش دما

دمای نشان داده شده را می توان با نقطه مبنا یا دمای به دست آمده اتاق تنظیم کرد. این تنظیم را می توان در زمان فرایند نصب انجام داد. دمای اتاق را می توان به صورت همزمان به نمایش درآورد.ترموکوپل

دور در ساعت (CPH)

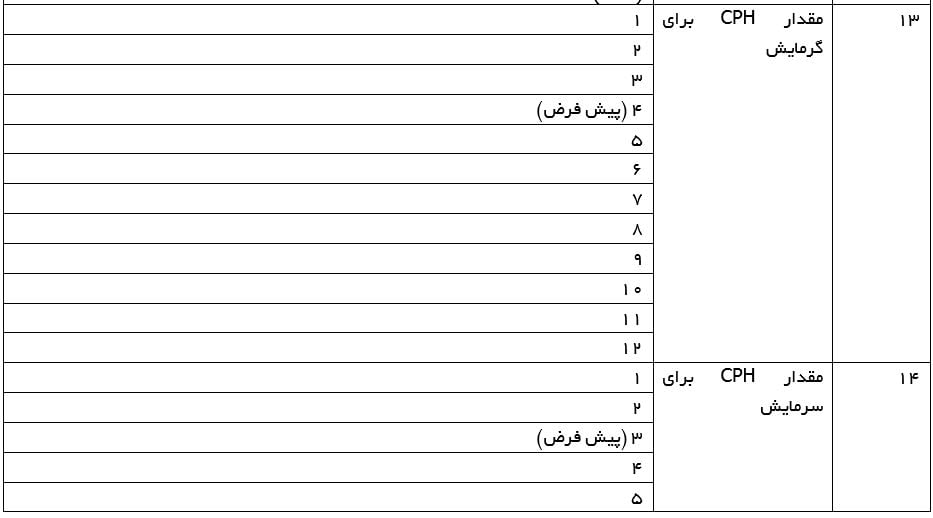

برای رسیدن به کنترل دقیق تر دما، عملکرد CPH می تواند به ترموستات امکان دهد دریچه را برای چند بار در ساعت باز کند، حتی زمانی که دما نزدیک به نقطه مبنا است (اختلاف کمتر از نیمی از باند-پی است). مقدار پیش فرض برای گرمایش 4 و برای سرمایش 3 است و می توان آن را در فرایند نصب تغییر داد.

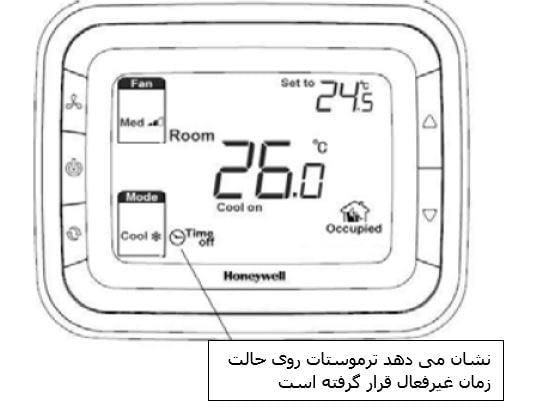

فعال/غیرفعال کردن زمان

در صورتی که ترموستات خاموش است، دکمه نیرو را برای 3 ثانیه نگه دارید، سیستم در حالت زمان فعال قرار می گیرد. در صورتی که ترموستات روشن است، دکمه نیرو را برای 3 ثانیه نگه دارید، سیستم در حالت زمان غیرفعال قرار می گیرد. طیف تنظیم بین 0 تا 12 است. هرگام 0.5 ساعت بوده و زمان پیش فرض 0 است.

نور پس زمینه

فشردن هر کلیدی باعث فعال شدن نور پس زمینه می شود. در زمان نصب، و حالت تست نصب کننده، نور پس زمینه بعد از فشردن آخرین کلید، به مدت 60 ثانیه غیرفعال می شود.

سنسور تعیین دما از راه دور

T6861 امکان کنترل را بسته به دمای به دست آمده اتاق یا بسته به دمای هوای بازگشتی فراهم می کند. مدل سنسور تعیین دما NTC20K است.

قفل صفحه کلید

قفل صفحه کلید را می توان با ISU تنظیم کرد در حالی که حالت پیش فرض در دسترس بودن همه کلیدها است. شما می توانید با تغییر ISU، ابزار را در وضعیت قفل کلیدهای حالت، قفل کلیدهای حالت و فن و قفل همه کلیدها قرار دهید.ترموکوپل

حالت های عملیات

حالت های عملیات زیر موجود هستند:

حالت راحتی

در حالت راحتی، نقطه مبنا را می توان به واسطه بالا و پایین کردن یک دکمه تغییر داد. کاربردهای مختلف این حالت شامل صرفا سرمایش، صرفا گرمایش و سرمایش/گرمایش دستی است.

حالت تهویه

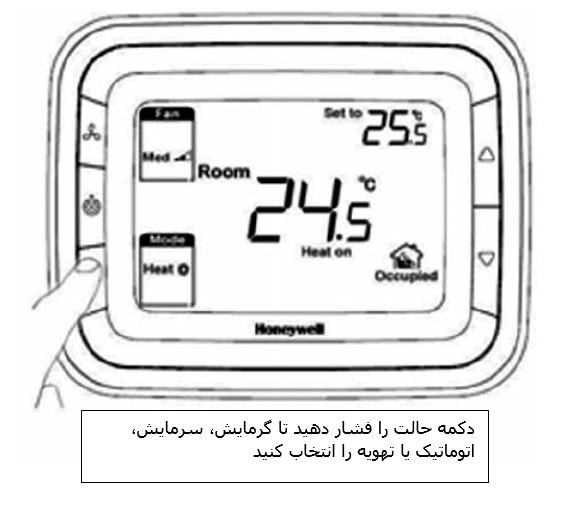

دکمه حالت را فشار دهید تا وارد حالت تهویه شوید. در حالت تهویه، خروجی برای دریچه وجود ندارد در حالی که فن طبق سرعت انتخاب شده کار خواهد کرد.

حالت صرفه جویی انرژی

شما می توانید با تماس خشک (مثل کارت کلیدها) یا فشردن یک دکمه (فشردن دکمه حالت برای 3 ثانیه) حالت صرفه جویی انرژی را فعال کنید که در این صورت، نماد … روی صفحه ظاهر می شود. تماس خشک را می توان به عنوان نوع باز نرمال یا بسته نرمال در ISU انتخاب کرد.

در صورت انتخاب از طریق تماس خشک، همه دکمه ها به جز کلید-چندگانه ISU قفل خواهند شد. در صورتی که صرفه جویی انرژی به واسطه فشردن دکمه فعال شود، آنگاه فشردن هر کلید بعدی باعث متوقف شدن حالت صرفه جویی انرژی خواهد شد.

در مورد حالت گرمایش، در صورتی که عملکرد صرفه جویی انرژی فعال شده باشد، نقطه مبنا به نقطه مبنای گرمایش دورتر تغییر خواهد کرد. محدوده این نقطه مبنای دورتر بین 10°C تا 21°C است و مقدار پیش فرض 18°C می باشد. این مقدار می تواند در ISU تغییر کند و هر گام آن 0.5°C  است.

در مورد حالت سرمایش، در صورتی که عملکرد صرفه جویی انرژی فعال شده باشد، نقطه مبنا به نقطه مبنای سرمایش دورتر تغییر خواهد کرد. محدوده این نقطه مبنا بین 22°C تا 32°C خواهد بود و مقدار پیش فرض آن 26°C است. این مقدار می تواند در ISU تغییر کند در حالی که هر گام آن 0.5°C است.

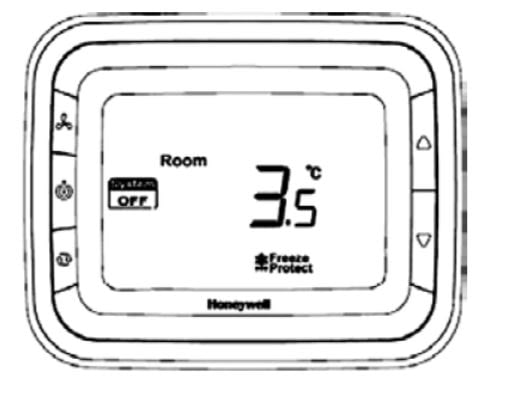

حالت حفاظت از انجماد

حفاظت از انجماد را می توان به صورت فعال یا غیرفعال (پیش فرض) انتخاب کرد. در حالت حفاظت از انجماد (چنین حالتی در کاربرد «صرفا سرمایش» وجود ندارد، وقتی ترموستات در حالت غیرفعال باشد و در عین حال دمای ثبت شده زیر 6°C باشد، ترموستات حالت گرمایش را آغاز می کند تا این که دما به 8°C برسد یا این که ترموستات در حالت فعال قرار گیرد.

حالت فعال/غیرفعال

فشردن دکمه نیرو می تواند باعث تغییر بین حالت فعال و غیرفعال شود.

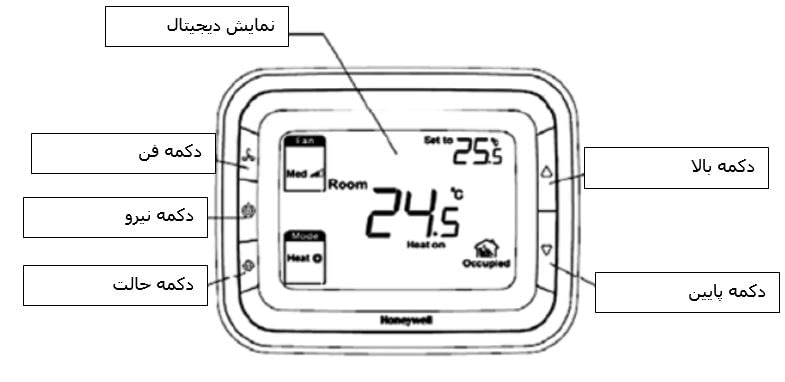

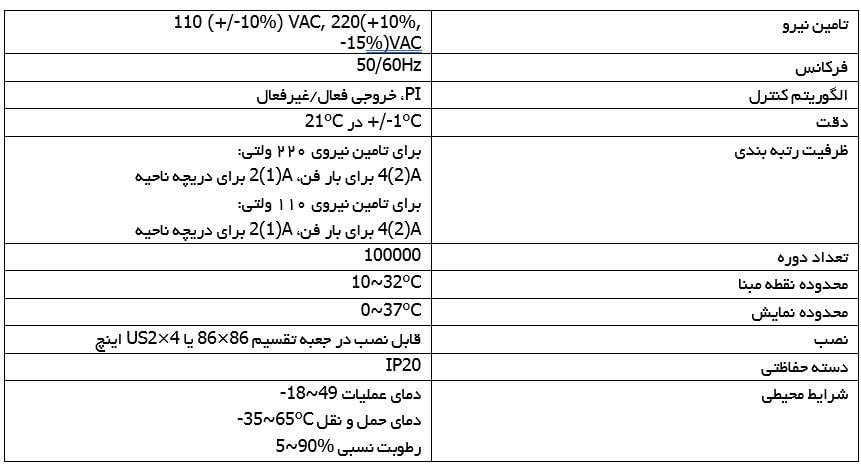

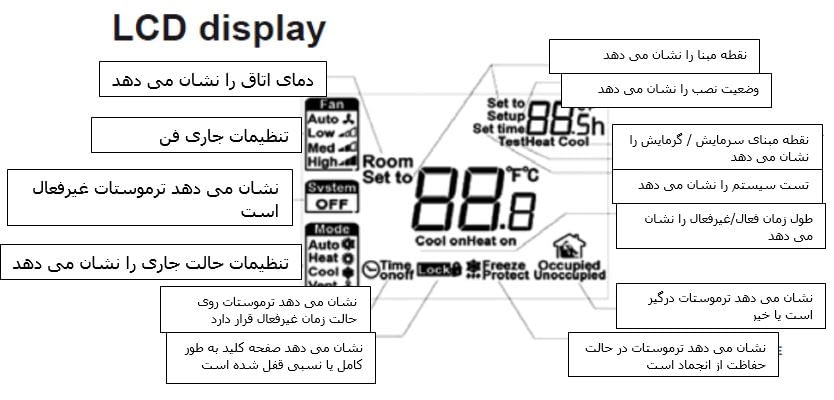

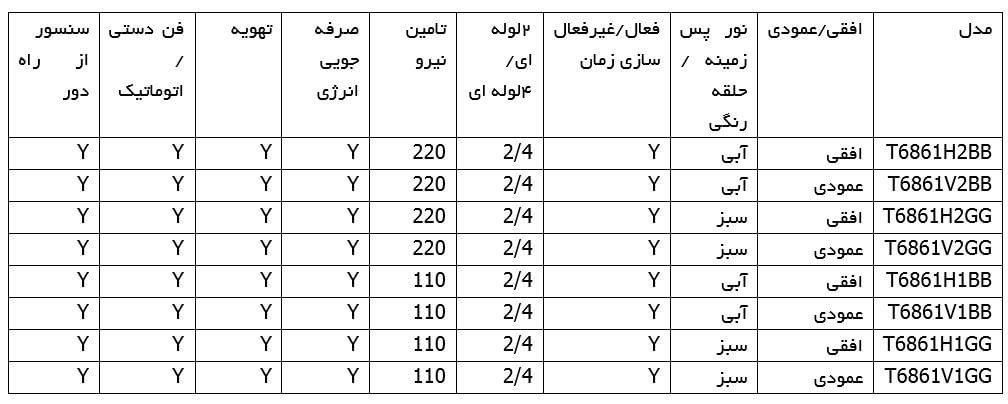

مشخصات فنی

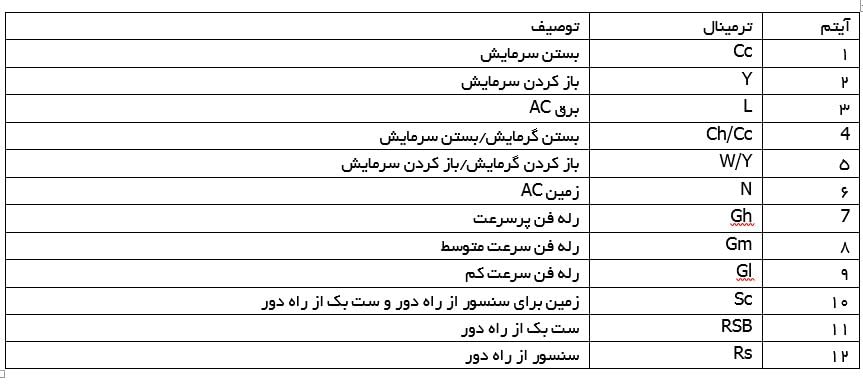

مختصات ترمینال

نمودارهای سیم کشی

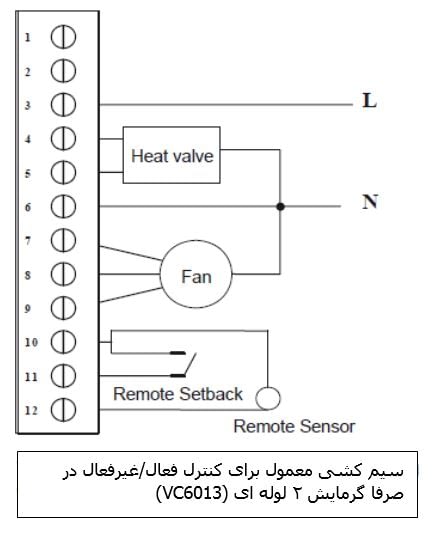

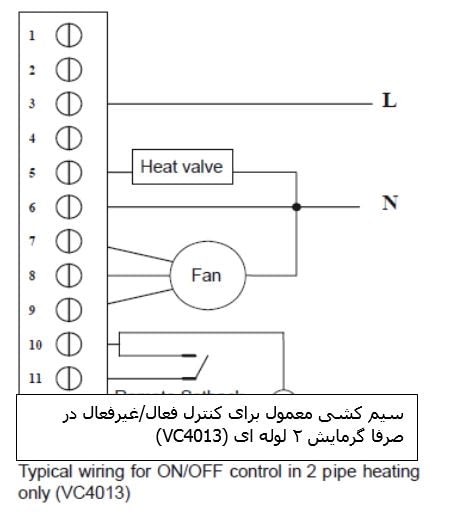

کاربرد 1: نمودار سیم کشی «صرفا گرمایش» دولوله ای

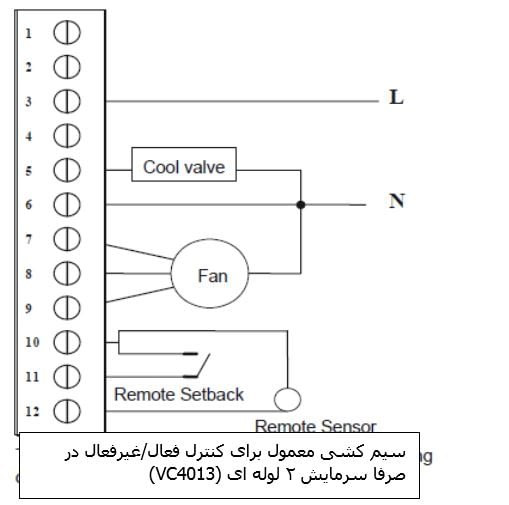

کاربرد 2: نمودار سیم کشی «صرفا سرمایش» دولوله ایترموکوپل

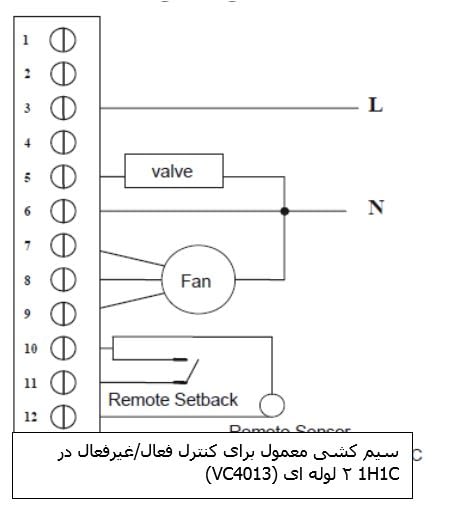

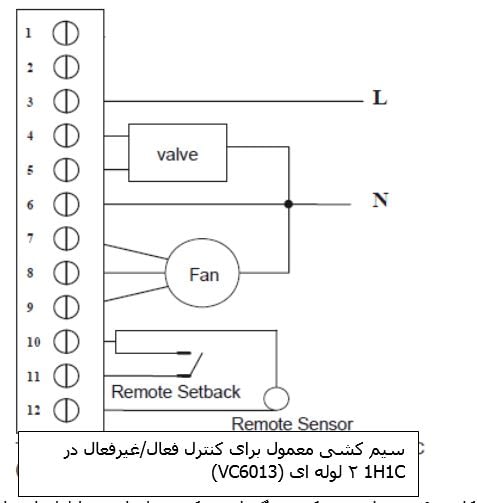

کاربرد 3: نمودار سیم کشی گرمایش تک مرحله ای دولوله ای یا MCO سرمایشی تک مرحله ای

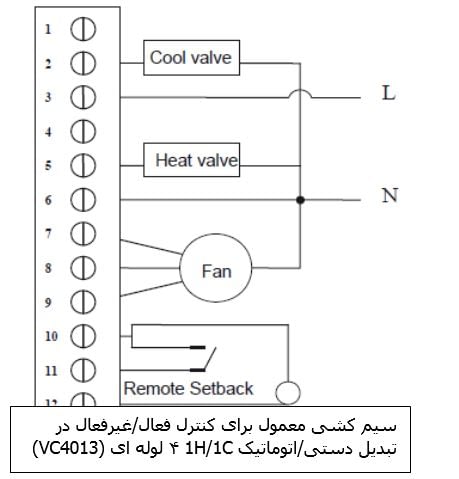

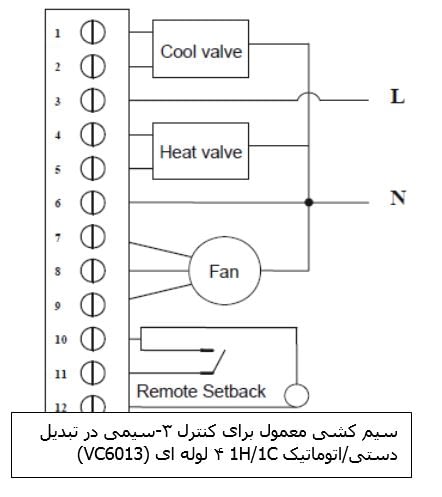

کاربرد 4: نمودار سیم کشی گرمایش تک مرحله ای چهارلوله ای یا MCO/ACO سرمایش تک مرحله ای
