ترموکوپل نیز همچون هر بخش دیگر بخاری ممکن است با گذشت زمان دچار خرابی شود و هنگام گرم شدن ولتاژ کمتری را تولید کند. بدترین حالت این است که آدمی نداند که ترموکوپل خراب شده است.
بنابراین، بازرسی و آزمایش ترموکوپل یکی از فرآیندهای نگهداری بخاری است. اما پیش از آزمایش ترموکوپل باید آن را بازرسی کرد تا اطمینان حاصل شود مشکلاتی که بر قرائت دما در زمان آزمایش اثر می گذارند وجود ندارند.
اگر خودتان امکان انجام این آزمایشات را ندارید، از یک تکنسین دارای گواهی HVAC بخواهید تا کمک تان کند.ترموکوپل

ترموکوپل چگونه کار می­کند؟

ترموکوپل دستگاه الکتریکی کوچکی است، اما برای تامین ایمنی کوره بسیار حیاتی است. ترموکوپل با تولید جریان الکتریکی نسبت به تغییر دما واکنش نشان می­دهد. اگر دما بالا باشد، این جریان موجب باز شدن دریچۀ گازی که شعلۀ پیلوت را تامین می­کند می­­شود؛

اگر منبع گرمایش مستقیمی وجود نداشته باشد، این جریان موجب بسته شدن دریچۀ گاز می­شود.ترموکوپل

شیوۀ بازرسی ترموکوپل کوره

برای بازرسی ترموکوپل بخاری و آزمایش آن به آچار، مولتی­متر، و فندک یا شمع نیاز است.

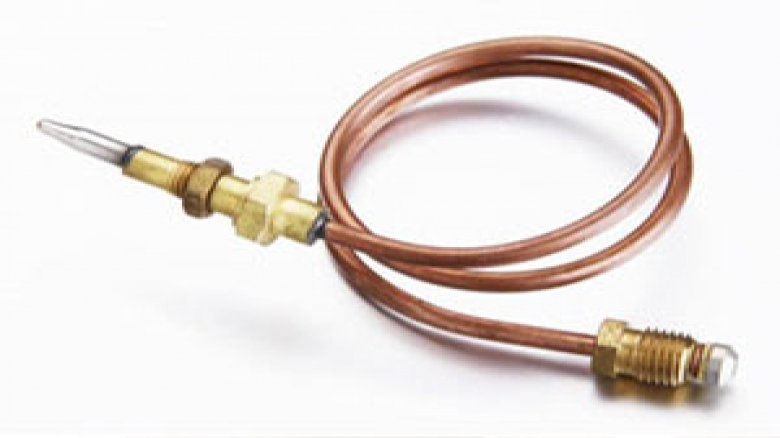

مرحلۀ 1: ترموکوپل چه شکلی است و چگونه باید آن را پیدا کرد؟ ترموکوپل بخاری معمولاً در سمت راست شعلۀ پیلوت کوره قرار دارد. لولۀ مسی آن یافتنش را آسان می­کند.

ترموکوپل از یک لوله [تیوب]، یک براکت و چند سیم تشکیل شده است. لوله روی براکت قرار دارد و پیچی براکت و سیم­ها را در جای خودشان نگه می­دارد. زیر براکت سیم­های اتصال مسی قرار دارند؛ این سیم­ها به دریچۀ گاز بخاری متصل می­شوند.ترموکوپل

برخی ترموکوپل­ها شکل متفاوتی دارند؛ بنابراین بهتر است  در صورت وجود دفترچۀ راهنمای آن را مطالعه کنید.

نشانه­ های خرابی ترموکوپل

پس از اینکه ترموکوپل را شناسایی کردید، آن را به صورت بصری بازرسی کنید. در بازرسی بصری چند نکته را در نظر داشته باشید.

• اولین نکته وجود نشانه­های آلودگی بر روی لوله است؛ این نشانه­ها شامل تغییر رنگ [رنگ­رفتگی]، شکاف یا سوراخ­های ریز است.
• نکتۀ بعد، بررسی سیم­بندی است؛ در این بررسی باید وجود نشانه­های فرسودگی یا خوردگی مانند از بین رفتن عایق­کاری یا سیم­های لخت را بررسی کرد.
• در نهایت، باید کانکتورها را به صورت بصری بررسی کرد تا آسیب فیزیکی نداشته باشند؛ کانکتور معیوب بر قابلیت اطمینان قرائت­ها در آزمایش اثر می­گذارد.ترموکوپل

اگر این گونه مشکلات مشاهده نمی­شود، آزمایش را شروع کنید.

مرحلۀ 2: آزمایش مدار باز ترموکوپل

* نکته: اگر تجربۀ کافی را برای انجام این آزمایش ندارید، بهتر است از یک تکنسین آشنا با سیستم­های گرمایشی بخواهید تا او این آزمایش را انجام دهد!

پیش از انجام آزمایش ورودی گاز را ببندید زیرا ابتدا باید ترموکوپل را باز کنید.

• با باز کردن سیم­ مسی، باز کردن پیچ اتصال (نخست) و سپس باز کردن پیچ­های براکت، ترموکوپل را از جای خود بیرون بیاورید.
• سپس، مولتی­متر را بردارید و آن را روی اهم­متر تنظیم کنید. دو سیم مولتی­متر را بردارید و آنها را لمس کنید؛ مولتی­متر باید عدد صفر را نشان دهد. پس از این بررسی، مولتی­متر را روی ولت تنظیم کنید.
• برای انجام آزمایش فندک یا شمع را بردارید و سر ترموکوپل را روی شعله قرار دهید. صبر کنید تا داغ شود.
• سپس، سیم­های مولتی­متر را به ترموکوپل متصل کنید. یک سیم را در کنارۀ ترموکوپل قرار دهید و سیم دیگر را به انتهای ترموکوپل که در شعلۀ پیلوت قرار می­گیرد متصل کنید.
• اگر ترموکوپل درست کار کند، باید عددی بین 25 و 30 میلی­متر را نشان دهد. اگر عدد قرائت شده از 25 میلی­متر کمتر است، باید ترموکوپل را عوض کرد.ترموکوپل
