ترموکوپل
بررسی سیم ترموکوپل و سنسورهای حرارتی
ترموکوپل از دو سیم فلزی متفاوت ساخته می¬شود. این دو سیم بهم متصل می شوند تا یک اتصال سنجشگر دما را بسازند. هر سیم از یک فلز یا آلیاژ فلزی خاص ساخته می شود. به عنوان مثال، هادی مثبت (+) یک ترموکوپل نوع K از آلیاژ کروم/نیکل، که کرومل نامیده می شود، و هادی منفی آن (-) از آلیاژ آلومینیوم/نیکل، که آلومل نامیده می شود، ساخته می-شود. سیمی که در ساخت ترموکوپل بکار می¬رود سیم ترموکوپل نامیده می شود.ترموکوپل

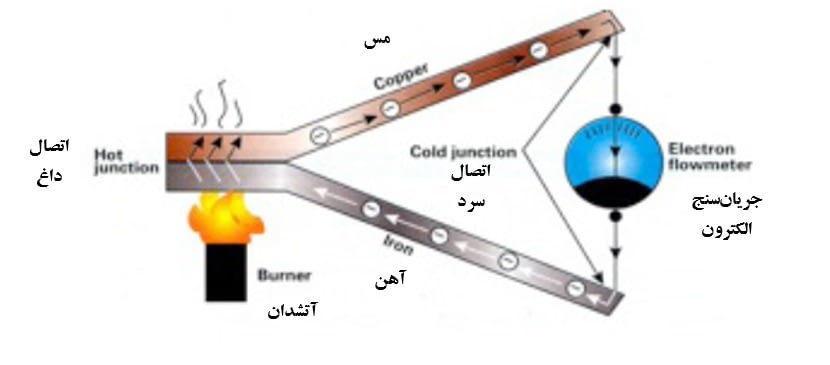

همانطور که در شکل زیر نمایش داده شده است، وقتی اتصال سنجشگر (اتصال داغ) در دمای متفاوتی از اتصال مرجع (اتصال سرد) قرار دارد، به علت اثر سیبک (یا اثر ترموالکتریک) ولتاژی در مدار ترموکوپل تولید می¬شود. این اثر را می توان همچون باتری کوچکی فرض کرد که ولتاژ خروجی آن متناسب با دمای اتصال سنجشگر است. ولتاژ تولیدی در مقیاس میلی ولت (mV) است؛ البته، اندازۀ این ولتاژ برای هر نوع ترموکوپل متفاوت است. این ولتاژ توسط دستگاه های الکترونیکی که آن را به دما تبدیل می کنند، اندازه گیری می شود.ترموکوپل
اتصال سنجشگر
اتصال سنجشگر سه نوع اصلی دارد. اتصال سنجشگر روباز که هیچ گونه روکش محافظی ندارد. اتصال به بدنه که یک روکش فلزی محافظ، مثلاً از جنس فولاد ضد زنگ، دارد. این روکش مواد هادی و عایق را در بر می گیرد. این نوع اتصال نسبت به اتصال روباز از نظر فیزیکی بادوامتر است و مقاومت بیشتری در برابر خوردگی دارد. اتصال غیر بدنه مشابه اتصال به بدنه است جز اینکه سیم های ترموکوپل آن از نظر الکتریکی به روکش فلزی متصل نمی شوند. این نوع اتصال در برابر تداخل الکترومغناطیسی حفاظت بهتری دارد.ترموکوپل
اتصال مرجع
همانطور که پیشتر اشاره شد، در ترموکوپل به یک اتصال مرجع (یا اتصال سرد) نیز نیاز است. از آنجاییکه ابزار اندازه گیری ولتاژی را می خواند که متناسب با اختلاف دما بین اتصال سنجشگر و اتصال مرجع است، لازم است دمای اتصال مرجع مشخص باشد تا دمای اتصال سنجشگر تعیین شود. در عمل، اتصال سنجشگر را معمولا در دستگاه اندازه گیری دما یا کنترل فرآیند قرار می دهند. در نتیجه، اتصال مرجع اغلب از دید کاربر «ناپیدا» است. ترموکوپل به سیم رابط متصل می شود و سیم رابط به دستگاه کنترل فرآیند وصل می گردد.ترموکوپل
انواع ترموکوپل
در مشخصات صنعتی، انواع مختلف ترموکوپلها و سیمهای ترموکوپل با حروف انگلیسی مشخص میشود. برخی از انواع متداول عبارتند از K، J، T و E. ترموکوپلهای مختلف بازههای دمای مختلفی دارند و از هر نوع ترموکوپل در بازۀ دمایی خودش میتوان استفاده کرد. ساختار شیمیایی هر آلیاژ ترموکوپل، میزان مجاز خطای دما، و کدهای رنگی هر نوع ترموکوپل در استاندارد ISA/ANSI MC96.1 تعریف میشود. مسئلۀ مهمی که از نقطه نظر کاربردی باید به خاطر داشت این است که نوع سیم ترموکوپل باید با نوع ترموکوپل مطابقت داشته باشد.ترموکوپل
سیم رابط ترموکوپل
برای متصل کردن اتصال سنجشگر به دستگاه اندازهگیری دما یا کنترل فرآیند از سیم رابط ترموکوپل استفاده میشود. این سیمها انواع مختلفی دارند، مانند KX، JX، TX و EX. طول سیم رابط میتواند صد یا حتی هزار فوت باشد. شرایط دمایی یا محیطی که معمولا سیم رابط در معرض آن قرار میگیرد نسبت به اتصال سنجشگر خفیفتر است. در نتیجه، گرید {درجه} سیم رابط برای دمای بیشتر از F 400 (C 200) کالیبره نمیشود. همچنین از موادی با درجهبندی دمای کمتر به عنوان عایق یا پوشش سیم رابط استفاده میشود. از آنجاییکه سیم رابط سیگنالهایی با ولتاژ کم را به دستگاه اندازهگیری منتقل میکند، اغلب باید روکش داشته باشد..ترموکوپل
کابل RTD
بجز ترموکوپل از ابزارهای دیگری نیز برای اندازهگیری دما استفاده میشود، مانند RTD (آشکارساز دمای مقاومتی). در کابردهایی که دما بیشتر از 650 است، از ترموکوپل استفاده میشود. در دمای پایینتر از این رقم از RTD استفاده میشود؛ RTD سازوکار عملکردی سادهتر و حساسیت و پایداری بیشتری دارد. البته ترموکوپل زمان پاسخ بهتری دارد. RTD یک مقاومت خاص است که مقدار مقاومت آن بر حسب دما به شکلی مشخص تغییر میکند. RTD از طریق کابل اندازهگیری مسی معمولی به دستگاه اندازهگیری دما یا کنترل فرآیند متصل میشود. برای متصل کردن RTD به سیم ترموکوپل نیازی نیست.
کابل RTD همان کابل استاندارد اندازهگیری با هادیهای دوتایی، سه تایی یا چهارتایی یا احتمالا دستههای زوجی/سه تایی/چهارتایی (بسته به نوع RTD مورد استفاده و تعداد دستگاهی که رصد میشوند) است. برای مصونیت در برابر نویز معمولا از روکش جداگانه یا گروهی استفاده میشود.ترموکوپل
